SOG줄눈은 슬래브 건조수축시 인접슬래브와 별도 거동하게 함으로서 콘크리트 균열을 방지하는 기능으로 상부구조물 조인트와 달리 슬래브에 작용하는 연직하중이 지반 잡석층을 통해 인접슬래브로 전달되는 구조개념임.



1. 흙에 접한 슬래브 줄눈은 용도 및 기능에 따라 아래와 같이 3가지로 구분됨.


- 조절 줄눈 : 수평방향 움직임 허용

- 격리 줄눈 : 수평/수직방향 움직임 허용

- 시공 줄눈 : 슬래브 움직임 허용 않음

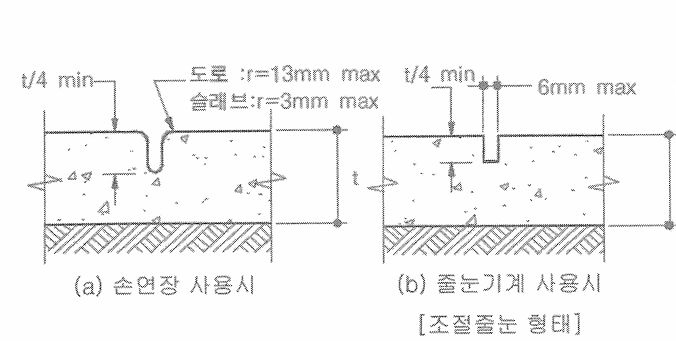

1) 조절줄눈 (Control Joints)

- 개념 : 슬래브 단면에 약한 수직면을 만들어 균열 발생을 유도하여 건조수축과 온도변화 등에 의한 슬래브의 수평방향 움직임을 허용

- 시공 :  모든 조절줄눈은 막힘이 없이 연속되게 설치하며 물이나 공기를 이용 틈새의 오물질을 제거하고, 중량차량의 통과가 예상되는 곳은 연납 등으로 채움

- 시기 : Shrinkage 발생 전 또는 기온이 상승하는 시기가 좋음. 아침에 콘크리트를 타설한 경우, 오후 일찍, 오후 타설한 경우 다음날 아침에 시공

- 간격 : 줄눈간격이 가까운 경우, 건조균열이 감소하나 유지비용의 증가로 비경제적임.









2) 격리줄눈 (Isolation Joints)

- 개념 : 슬래브 수평방향 움직임과 슬래브, 벽체, 기둥 및 기계기초 하부 등 서로 다른 지반반력 차이로 인한 연직방향 움직임을 허용

- 시공 : 격리줄눈 시공시 줄눈부에 보강근, 전단키 및 부착물 등을 설치하지 않음. 일반적으로 슬래브와 내외부 기둥 접합부는 원형 섬유판 또는 직사각형 목재거푸집을 사용하며,



슬래브와 외벽체 사이에 두께 6mm이하의 아스팔트 시트를 외벽에 선 시공후 콘크리트 타설함.

슬래브와 외벽 격리 줄눈





슬래브와 외벽 격리 줄눈



3) 시공줄눈 (Construction Joints)

- 개념 : 콘크리트를 여러 구획으로 나누어 타설할 경우 사용하며, 슬래브의 서로 다른 움직임을 허용하지 않음

- 시공 : 콘크리트 부착력을 증진시키기 위해 선 타설 슬래브 단면을 께끗이 청소하고 줄눈부분에 물적심을 한 후 인접슬래브의 콘크리트 타설 시공줄눈은 조절줄눈 위치에 같이 계획되는 것이 바람직.
