철근 트러스 데크 단부 꺽임 방지 (출처 : 핵심구조상식)

철근 트러스 데크 단부 꺽임 방지 (출처 : 핵심구조상식)

2017년에 발간된 핵심구조상식에서 복기하는 내용이라 최신기준과 맞지 않는 내용이 있을 수 있습니다. 참고해주시면 감사하겠습니다.

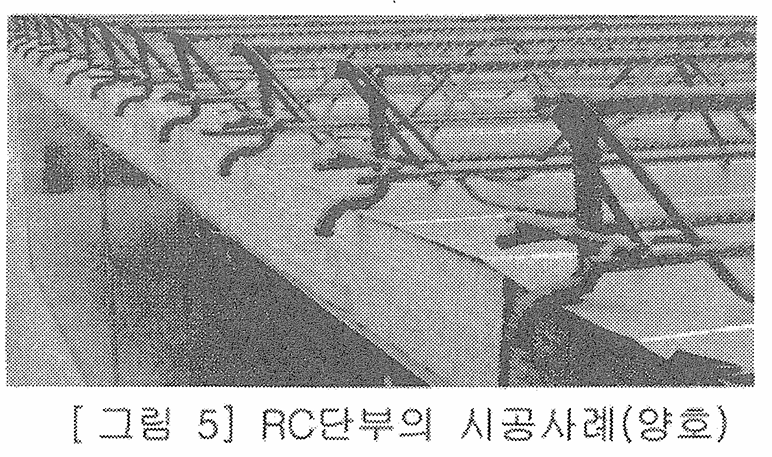

1. 철근 트러스 데크의 단부 가공

  1) 상부철근과 래티스재가 만나는 곳을 절단하여 수직 Bar("직봉")와 수평 Bar를 두는 것이 원칙

  2) 래티스재가 하부강판과 만나는 곳에서 절단하는 것도 가능함.

2. 트러스 데크 단부의 꺽임

  1) 슬래브의 길이/형태에 따라 철근 트러스를 가공할 때 래티스가 중간에서 절단되면, 철근의 휨에 의하여 하중이 전달되게 되고, 경우에 따라 데크의 꺽임현상이 나타나고 있음.





3. 단부꺽임 방지를 위한 조치사항

  1) 지점위치에서 트러스가 형성되도록 Pitch 조정

  2) 직봉의 길이가 데크의 높이와 같은 지 정확히 검수 (짧은 경우, 부족한 길이만큼 처지게 됨)

  3) 단부 가공부위의 용접상태 확인 (특히, 래티스-상부철근 접합부)

  4) 걸침길이를 길게하여 걸침부에 래티스의 힘이 직접 전달될 수 있도록 조정(철골조)
