철근은 인장력을 부담하는 부재로서 KS D 3504(철근콘크리트용 봉강) 또는 KS D3527(철근콘크리트용 재생봉강)의 규격에 합격한 것이어야 함



1. 철근의 종류 및 특성

철근이란 이형철근을 포함하여 용접철망(Welded Wire Fabric) 및 PC강성 등 콘크리트를 보강할 목적으로 사용되는 모든 보강재(Reinforcement)를 말함.

1) 원형철근 (Rounded Steel Bar)

단면이 원형인 철근으로 품질은 이형철근과 같지만, 그림의 이형철근의 모양에서 보는 바와 같이 표면에 리브(Rib, 축방향 돌기)나 마디 등의 돌기가 없는 미끈한 형상임.

이형철근에 비하여 콘크리트와 부탁력이 작기 때문에 최근에는 거의 사용되지 않고 있음. 원형철근의 지름은 파이로 표시함.


2) 이형철근 (Deformed Steel Bar)

콘크리트와 부착강도를 높이기 위하여 표면에 마디와 리브를 붙인 철근으로 이형철근의 지름은 공칭지름 D로 표시함.

이형철근은 원형철근보다 부착력이 40%이상 증가되고, 정착 길이를 짧게 할 수 있으며 후크(Hook) 가공을 하지 않아도 됨.

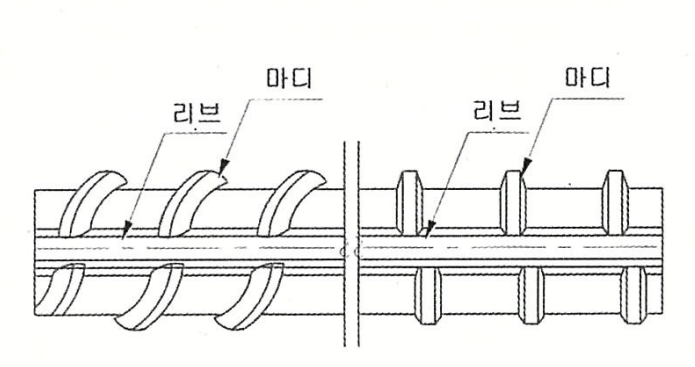

이형철근의 모양





이형철근의 모양



철근의 종류와 역학적 성질



이형철근의 규격

3) 고장력 이형철근 (High Tensile Deformed Bar)

특수강을 재료로 한 고강도 철근으로 보통 철근보다 인장력이 큼..

이것을 사용할 때는 고강도의 콘크리트를 사용해야 하며, 철근의 강도가 크므로 철근의 사용량을 줄일 수 있음.

최근에는 초고층, 장대 구조물의 부재 단면을 줄이기 위해 800MPa의 강도를 보유한 HSA800의 초고강도 철근의 사용이 빈번함.


4) 용접철망 (WWF : Welded Wire Fabric)

용접철망은 철선을 간격 100에서 150mm 정도로 직교하여 배치하고, 각 교차점에서 용접하고 유닛화하여 제작한 것임.

최하층 바닥 슬래브나 도로포장에 주로 사용됨.


5) 피아노선

프리스트레스트 콘크리트(Prestressed Concrete)에 사용되며, 보통 원형철근의 4에서 6배 정도의 고강도임.
