1. 버팀재(Bar Spacer), 철근 고임재(Bar Support)

1) 버팀재 및 철근 고임재를 사용하는 목적은 조립한 철근의 위치 확보와 콘크리트 타설 중에 작용하는 여러가지 시공하중과 진동에 대하여 철근의 위치를 유지하기 위한 것임.
  - 현재 국내현장에서 주로 사용되고 있는 것은 대부분 플라스틱재임.


2) 종류 및 특성

(1) 강재
- 이 종류는 콘크리트에 부착 및 정착이 잘 됨.
- 열팽창계수가 콘크리트와 거의 같기 때문에 온도상승에 따른 콘크리트의 균열이 일어나지 않으며, 현장공급이 가장 용이함.
- 비교적 일정한 피복두께의 치수를 갖는 부재에 광범위하게 사용할 수 있음.

(2) 플라스틱재
- 이 종류는 크기와 형태가 다양하게 경제적이며 시공이 용이하고 부식의 염려가 없을 뿐만 아니라, 대체로 콘크리트의 색(회색, 흰색)과 가장 잘 어울릴 수 있는 여러가지 색깔의 사용이 가능함.
- 그러나, 플라스틱은 열팽창계수가 콘크리트 열팽창계수의 16배에 달하기 때문에 플라스틱의 질이 저급품이면, 온도가 상승할 경우, 팽창 비율이 달라 콘크리트에 균열을 발생시킬 수 있음.


(3) 콘크리트 블록재
- 현장이나 프리캐스트 공장 등에서 가장 쉽게 제작이 가능학 전기화학반응로부터 부재를 차단시켜야 할 경우 가장 유용함.
- 그러나, 색깔이 주변의 콘크리트와 잘 조화되지 않을 수도 있고, 품질이 고급이 아닐 경우, 그 블록이 물을 흡수하여 철근의 부식을 가져올 수 있음.
- 또한, ACI규정에서는 50mm각, 경우에 따라서는 150mm각 이상의 큰 콘크리트 블록을 사용하며 사용시의 압축강도도 6000psi(420kgf/cm2)로 규정하고 있음.


(4) 이외에도 모르타르재가 있기는 하나 깨지기 쉬우며 버팀재 및 철근 고임재의 설치 목적을 달성하기에는 적절하지 못한 제품임.

3) 버팀재 및 철근 고임재는 실제 사용개소에 따라 어떤 형태와 크기를 사용하느냐가 현장에서는 중요한 문제가 대두됨.

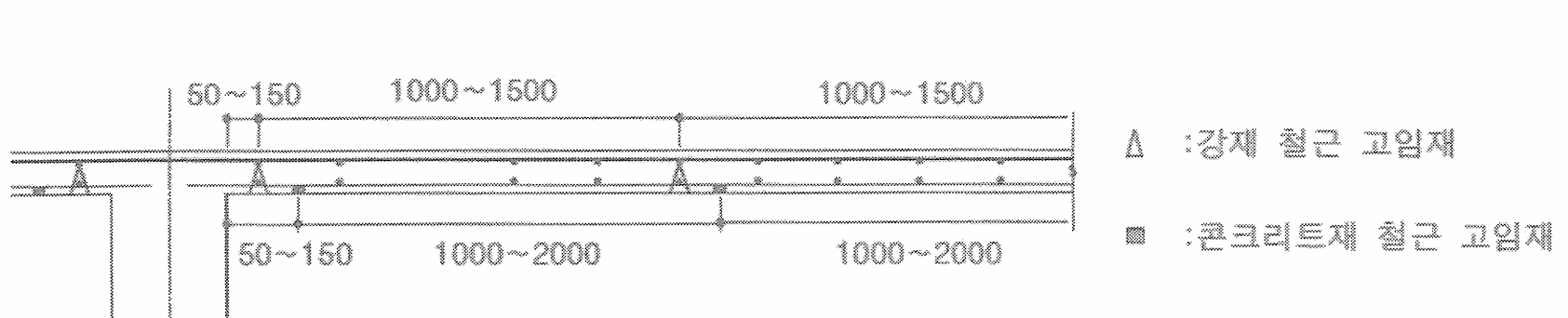

철근고임재 설치



2. 결속선

1) 결속선은 버팀재와 더블어 철근의 위치를 유지하는 데 꼭 필요한 재료 중의 하나로서 현재의 사용방법은 #18~20 철선을 불에 달구어 누그린 것을 사용함.

2) 철근의 이음부는 1개소마다 2군데 이상 두겹으로 감아 결속하고 특히 중요한 부분은 3군데를 맬 수도 있음.

3) 철근의 결속은 원칙적으로 철근이 교차되는 부분마다 하여야 하나 경미한 부분은 하나 또는 둘 걸려서 결속하되 결속 방향은 서로 엇갈리도록 해야 함.

철근의 결속방법
