1.  건축물의 바닥진동 평가 절차
- 건축물의 바닥진동 평가방법은 크게 해석에 의한 평가와 실측에 의한 평가로 구분됨.
- 이 두가지 평가방법의 전반적인 절차에 대해 소개

1) 해석에 의한 평가
- 구조설계 과정에서 진동성능 만족여부를 평가하고자 할 경우 해석에 의한 진동평가 실시

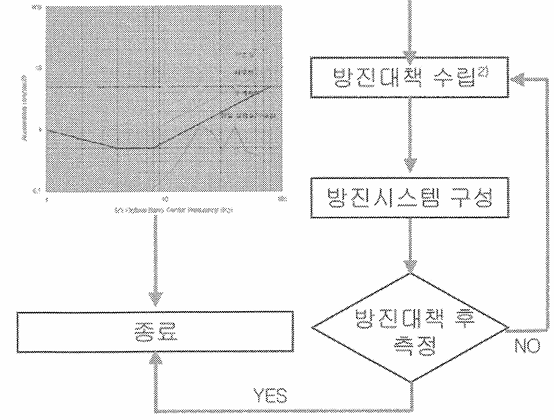

2) 실측에 의한 평가
- 준공후 용도에 맞는 진동성능을 확보하고 있는 지 확인하거나, 사용 중 바닥진동 문제가 발생했을 경우, 실측에 의한 진동평가 실시

(1) 평가대상 바닥의 용도 및 진동원의 특성에 맞는 기준을 선택하여 평가 (AISC 사용성 평가곡선, 하이테크 미진동 허용기준치 등)
(2) 동강성(Dynamic Stiffness) : 변위에 대한 힘의 비

2. 철골보와 철골보로 지지된 바닥판의 고유진동수
- 등분포 하중에 대하여 철골보와 철골보로 지지된 바닥판의 고유진동수 추정시 간단하게 사용가능한 계산식에 대해 알아봄.

1) 고유진동수 계산식(Steel Design Guideline Series 11, AISC)

2) 적용 예제 (강구조설계 예제집)
- 아래 바닥구조에서 B1, G1, 그리고 바닥판 전체의 고유진동수를 계산?
(단, B1과 G1은 양단부에서 단순 지지되며 콘크리트와의 합성효과를 고려함)

계산

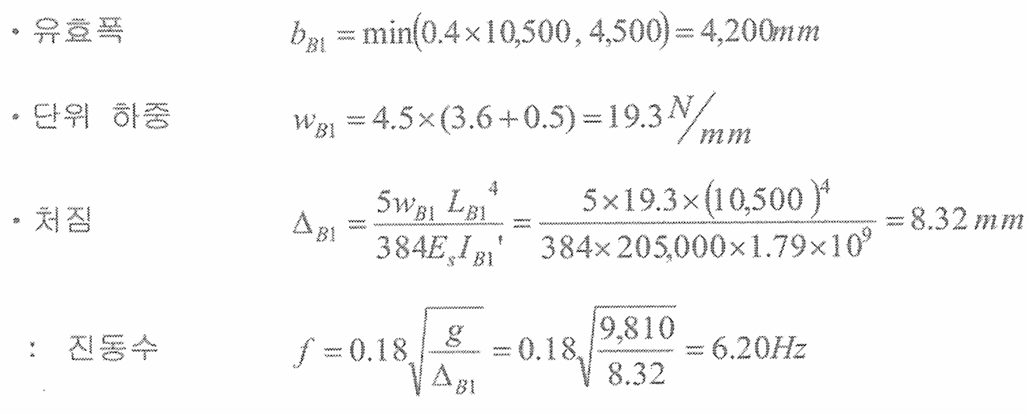

(1) B1의 진동수

(2) G1의 진동수

(3) 바닥판 전체의 진동수
