이방향 중공슬래브 소개 (출처 : 2017 핵심구조상식)
1. 이방향 중공슬래브의 개념
1) 개요
- 이방향 중공슬래브 시스템은 플랫 플레이 슬래브(Flat Plate Slab)에서 슬래브 내부에 중공체를 삽입하여 콘크리트의 물량을 절감하고 구조체의 자중을 줄인 시스템
* Flat Plate Slab : Slab 하부에 보가 없는 형태로 바닥하중을 기둥에 직접 전달하는 구조시트템
2) 플랫 플레이트 슬래브 대비 이방향 중공슬래브의 특징
- 건물의 중력하중 감소로 인해 건물에 가해지는 지진하중 감소
- 지진하중 및 중력하중의 감소로 인해, 건물의 기초 크기 감소
2. 이방향 중공슬래브의 종류
3. 이방향 중공슬래브 시공시 주의사항
1) 뚫림전단파괴의 주의
- 중공체 배치 시, 국내 기준의 경우 기둥 표면으로부터 거리가 d/2가 떨어진 위험단면 바깥으로 중공을 배치할 수 있으나 유럽의 경우 위험단면을 기둥 표면을 기준으로 2d가 떨어진 곳으로 설정하여 위험단면 바깥으로 중공을 배치
* d : 슬래브 하부면에서 상부 철근까지의 거리

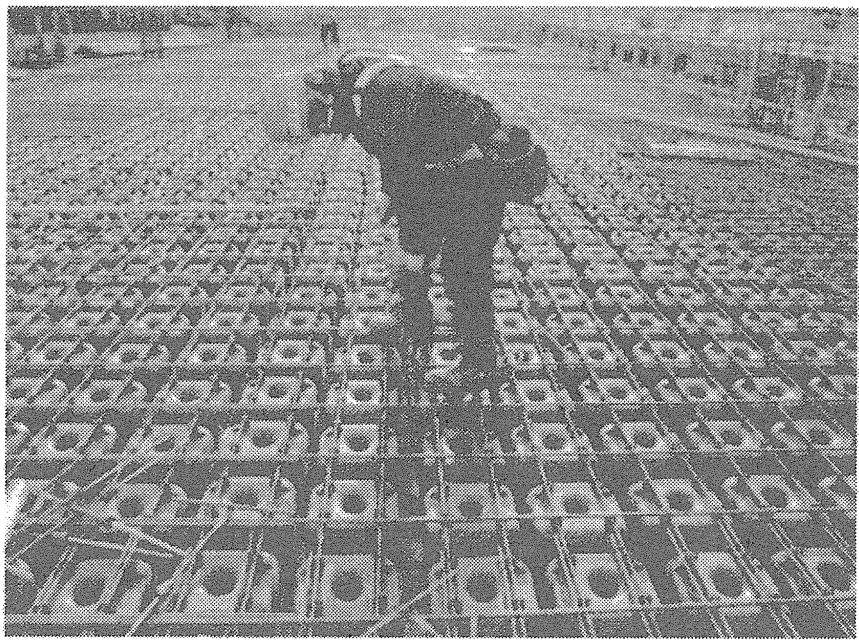

2) 부력방지에 대한 검토 선행
- 콘크리트 타설시, 중공의 부상을 방지하기 위하여 거푸집과 철근에 일정한 간격으로 부력방지 철물을 설치해야 함.
* 부력 : 중공체 1개당 약 30~40kgf의 부력이 발생

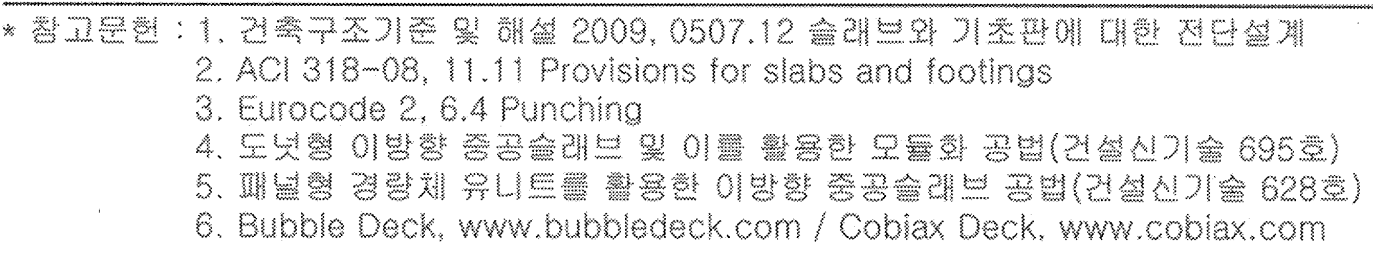

출처 : 2017 핵심구조상식
