콘크리트 구조물 보강 공법 (출처 : 건축시공학 / 한솔아카데미)

콘크리트 구조물 보강 공법 (출처 : 건축시공학 / 한솔아카데미)



1. 단면 증설 공법

- 단면 증설공법은 철근이 노출되어 있거나 단면이 부족하여 부재의 부재력이 저하되었을 때, 콘크리트를 증타하여 단면을 증가시키는 공법임.
- 일반적으로 취약부위를 보수하는 개념이나 구조물의 증축시에 발새아하는 추가적인 하중에 대비하기 위해 단면증설을 주로 실시함.
- 기존 부재와의 부착력을 높이기 위해 단면 증설이 요구되는 부분에 접착제를 바르며, 증설 부분에 철근을 추가적으로배근하여 시공하는 것이 보통임.


2. 강판보강공법
- 강판보강공법은 콘크리트 구조물의 취약한 인장력을 보강하기 위한 공법으로 강판을 접착시켜 일체화시킴으로써 내력 향상을 도모하는 공법임.
- 철근콘크리트에서 철근과 콘크리트와의 관계에서 착안하여 인장력이 취약한 콘크리트의 강판을 철근의 일환으로 보강하는 개념임.
- 내력이 부족한 것으로 판단되는 부위에 강판을 철물을 이용하여 고정함.


3. 탄소섬유 보강공법
- 탄소섬유시트는 경화형 에폭시수지로 구성되어 있으며, 구조내력이 부족한 콘크리트 단면에 부착되어 구조물의 강도를 증가시킬 수 있음.
- 가공하기 쉬우며, 뛰어난 강도를 갖고 있으므로 국부 보강에 주로 사용됨.
- 따라서, 내력부족이 야기될 수 있는 슬래브에 보강섬유시트를 사용함으로써 구조물의 안전성을 높일 수 있음.

탄소섬유시트 보강개요도

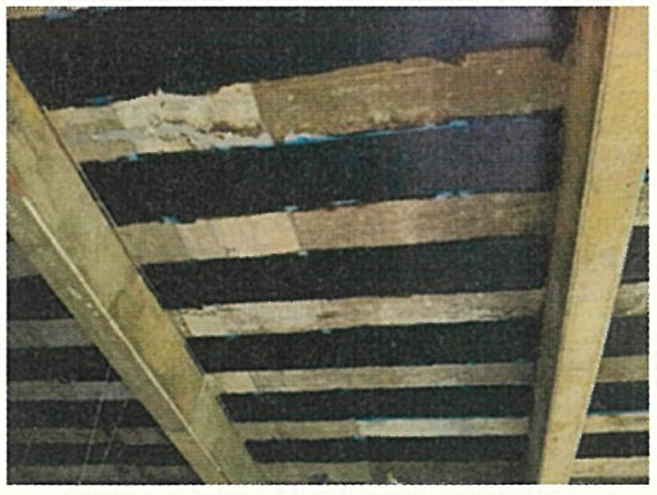

탄소섬유시트 보강사례

4. 외부 프리스트레싱 보강공법
- 외부 프리스트레싱 공법은 프리스트레스를 기존의 구조물에 도입하여 내력증진 효과를 얻는 방법으로써 미리 설계된 하중을 가한 프리스트레스 부재를 구조물에 설치하여 내력증진 효과를 꾀할 수 있음.
- 보통 인장력이 취약한 콘크리트를 보강하는 방법으로 강선에 프리스트레스를 주고 이것을 콘크리트 보나 슬래브 측면에 부착시공하여 콘크리트의 인장력을 향상시키는 방법을 일컫음.

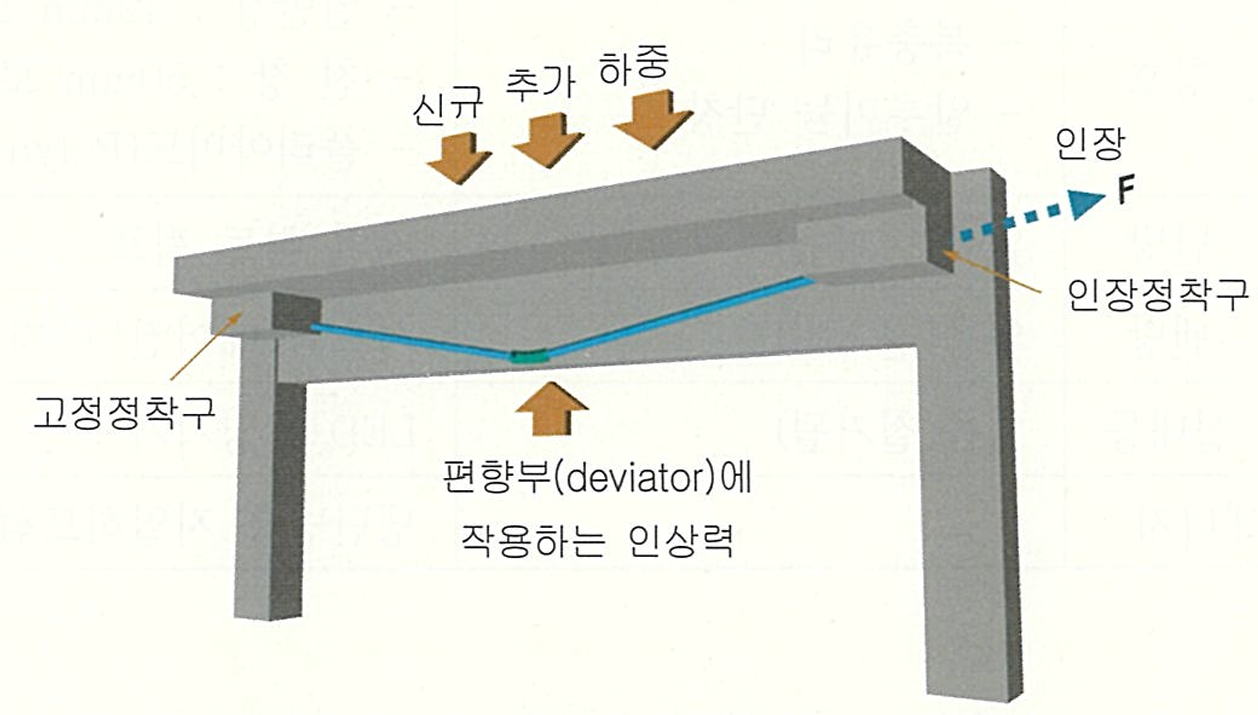

외부 프리스트레싱 보강공법
