철골보의 춤과 처짐의 관계 (출처 : 핵심구조상식)

철골보의 춤과 처짐의 관계 (출처 : 핵심구조상식)

일반적으로 철골구조물에서는 보의 처짐이 지배적인 경우가 많음. 실무에서 철골보의 처짐을 별도로 검토하지 않아도 될 개략적인 방법을 소개 (단, 단순보의 단면 산정시에 한하여 적용됨)

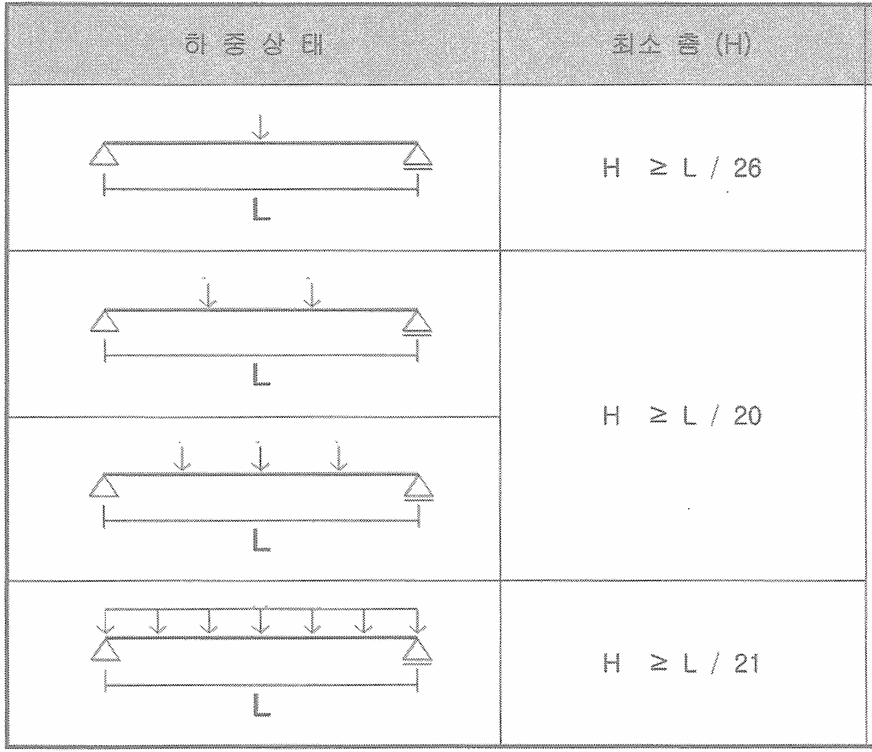

1. 철골보의 처짐을 검토하지 않아도 될 최소 춤(H)

*비고 : 최소춤 이하일 경우는 반드시 휨응력 및 처짐을 검토 해야 함.


2. 예제

3. 근거

1) 작은보나 캔틸레버의 단순보 단면 산정시, 바닥구조의 영향으로 횡좌굴이 생기지 않는 것으로 간주함.

2) 최대 처짐이 발생한 경우,

3) 처짐을 검토해야 할 경우, 스팬(L)을 변수로 하는 휨응력식이 스팬(L)을 변수로 하는 처짐식보다 작을 경우임.

결국, 처짐과 휨 모두가 부재의 단면을 결정하지만, 그 판별의 기준은 위에서 언급된 것과 같이 스팬과 보 춤의 관계를 이용하여 알 수 있음.
