할로우 코아 슬래브의 규격, 제작방법, 특징 및 성능에 대해서 알아봄.





1. 개 요

프리캐스트 콘크리트 슬래브의 한 종류로서, 부재단면에 중공을 내어 부재의 중량을 줄이고, 프리스트레싱을 가하여 인장성능을 향상시킨 부재

- 프리캐스트 콘크리트(Precast Concrete) : 콘크리트 부재를 설치장소가 아닌 공장 등에서 사전에 제작한 콘크리트 부재

- 프리스트레싱(Prestressing) : 부재가 설치되어 하중이 재하되기 전, 강선긴장으로 미리 압축력을 주어 인장에 대한 성능을 증가시키는 것.



2. 할로우 코아 슬래브의 특징

1) 프리스트레스 기술이 도입된 고강도 경량 부재로서 장스팬에 적용 가능

2) 무동바리 시공이 가능하며, 현장의 공사기간 단축가능

3) 연속된 부재를 요구되는 길이로 절단하여 제작하므로 다양한 길이로 사용 가능

4) 부재 제작시 철근 배근없이 강연선만 배근

5) 콘크리트 슬러브가 0에 가까운 콘크리트 타설 직후부터 부재형상 유지 가능







3. PC 슬래브 부재간 비교


1) 할로우 코아 슬래브(HCS, Hollow Core Slab)

(1) 형태

(2) 생산방법 : Bed 위에 강연선 인장 후 콘크리트 타설 및 양생

(3) 재료 : 콘크리트, 강연선

(4) 장점 : 장스팬 가능, 부재 제작 길이의 유연성, 하부 동바리 지지 불필요, 차음성능 우수

(5) 단점 : 자재 야적, 설치시 중공ㄴ 우수 관입 우려, 슬래브 두께가 큼


2) 하프 슬래브 (Half Slab)

(1) 형태

(2) 생산방법 : 몰드내 철근 배근후 콘크리트 타설 및 양생

(3) 재료 : 콘크리트, 철근

(4) 장점 : 경제적, 경량부재, 개구부 처리 용이

(5) 단점 : 현장타설시 동바리 지지, 별도의 현장 철근배근 필요, 장스팬이 어려움


3) 더블티 슬래브 (DTS, Double Tee Slab)

(1) 형태

(2) 생산방법 : 몰드내 철근배근 강연선 인장 후 콘크리트 타설 및 양생

(3) 재료 : 콘크리트, 철근, 강연선

(4) 장점 : 장스팬 가능, 상부철근 배근 불필요, 하부 동바리 지지 불필요

(5) 단점 : 접합부 균열 발생 가능, 부재 춤이 큼, 부재 제작 비용 고가

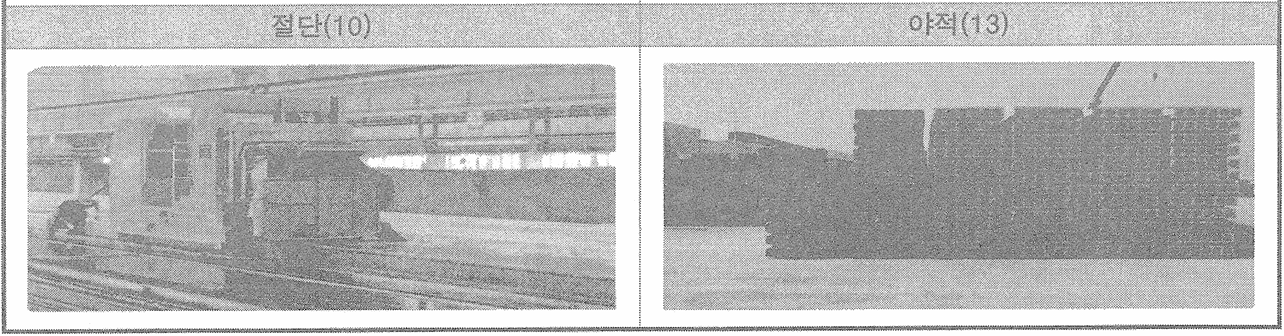

4. 제작 방법

5. 할로우 코아 슬래브 단면 형태

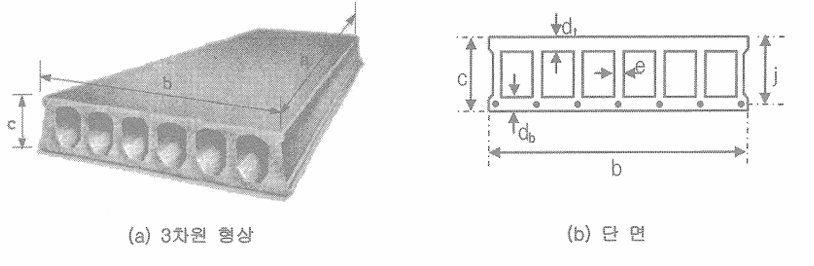

제작사에 따라 부재의 폭과 두께, 중공의 형태와 크기가 다름.

6. 접합 상세 예시

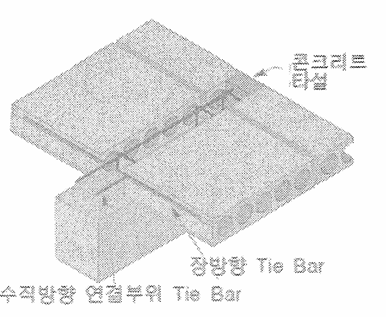

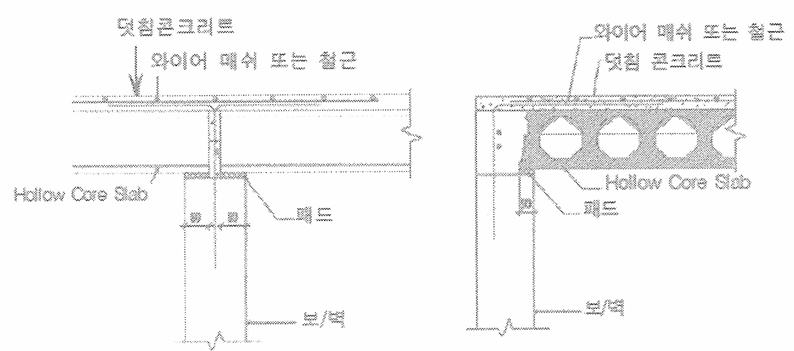

1) 보/벽체 연결부

* 지압부 길이 : 슬래브- L/180, 50mm이상,  보- L/180, 75mm이상

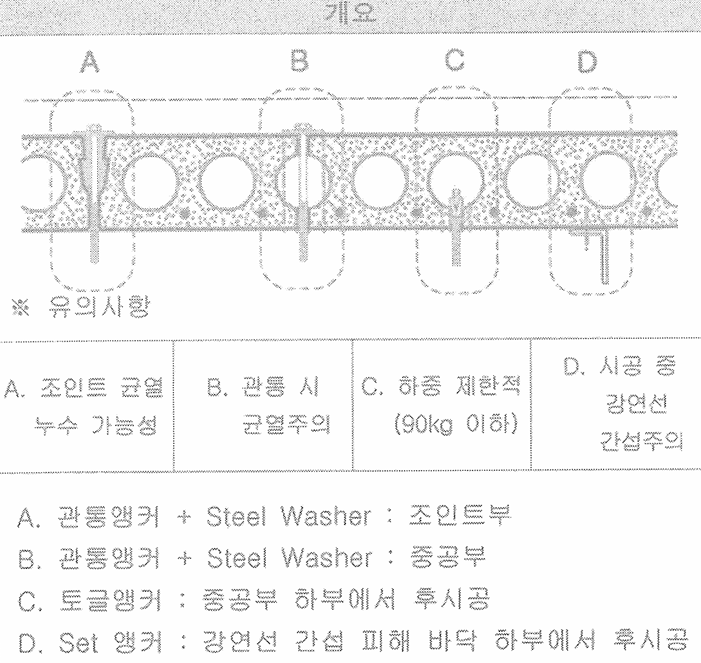

2) 설비/전기 배관용 앵커 매립



7. 단면성능

국내에서 생산되는 제품은 두께가 100mm에서 500mm로 규격화되어 있고, 제작 단위폭은 1200mm와 2400mm의 두 종류가 있음.

1) 단면성능 (단위 폭 : 1200mm기준)

2) 하중별 허용스팬

- 재료강도 (PC 콘크리트 강도 = 40MPa, 토핑 콘크리트 강도 = 24MPa, 강연선 fpu=1860MPa)

- Superimposed Dead Load (토핑 제외) 1.0kN/m^2

- 처짐조건 : 장기처림 + 적재하중에 의한 순간처짐 < L/240

8. 할로우 코아 슬래브의 제작 허용 오차
