압축성능 실험검증-D10mm용 135도 갈고리 대체용 원터치-RC클립 사진 소개[(출처:CH건설기술/RCC내진갈고리/제품문의:02.2240.4990)]
CH건설기술(또는 씨에이치건설기술) 홈페이지 소개 : http://chrcc.kr
RCC 내진갈고리
원터치 내진클립, 기둥 띠철근 풀림방지 클립, 기둥 띠철근 135º대체용 내진클립
chrcc.kr
압축성능 검증을 왜?? 하냐고 하면요...
기둥 부재는 원래 위 아래로 부터 받는 하중에 대하여 충분히 버텨내어야 하는 부재로 위 아래로 하중을 가하는 것을 압축이라고 하고 이 압축이라는 힘에 대하여 기준상세(띠철근 끝단 양쪽 135도 갈고리 교차)로 만들어진 실험체하고 RC클립을 사용한 실험체하고 받는 힘(하중)을 비교해서 성능이 더 좋다 성능이 미달된다 이런 것을 판단하기 위함입니다.
기본적으로 압축성능 실험검증이 끝나면 무엇이 필요하냐고 하면 기둥도 지진과 같이 구조물에 옆에서 오는 힘(=하중)에 대하여 버터내는 지를 판단해보기 위해 지진과 같이 흔들어 보는 반복횡가력 실험을 해봐야 하는 데 이를 통상적으로 내진성능검증이라고 통칭합니다.
135도 갈고리 대체용 원터치-RC클립을 사용한 실험체로 압축성능검증은 실제 기둥크기에 사용되는 주철근을 넣고, 주철근을 구속하는 횡방향 철근(띠철근)도 실제 기둥처럼 하되,
실험체마다 다르게 하는 것을 변수라고 하는 데 변수는 기준상세 실험체는 띠철근 끝단 갈고리가 양쪽 135도 갈고리 교차로 된 거하고, 원터치-RC클립을 사용하는 실험체는 한쪽 135도 한쪽 90도갈고리에 원터치-RC클립을 체결하여 만든 실험체입니다. 또는 양쪽 90도 갈고리에 모두 원터치-RC클립을 사용한 실험체입니다.
그렇게 해서 실험을 했더니, 하중도 기준상세 실험체보다 더 놓은 하중을 받아 냈고, 주철근 좌굴 길이도 더 짧고, 이를 뒷받침하기 위하여 당연히 갈고리는 풀리지 않았으며 90도 갈고리가 풀리지 않도록 원터치-RC클립이 꽉 잡고 있는 모습을 볼 수 있습니다. 이런 모습은 초기 클립형 연결장치가 깨지면서 갈고리가 풀리는 것과는 다른 상태의 모습이다. (이 모든 사항이 서로 관련이 있습니다.)

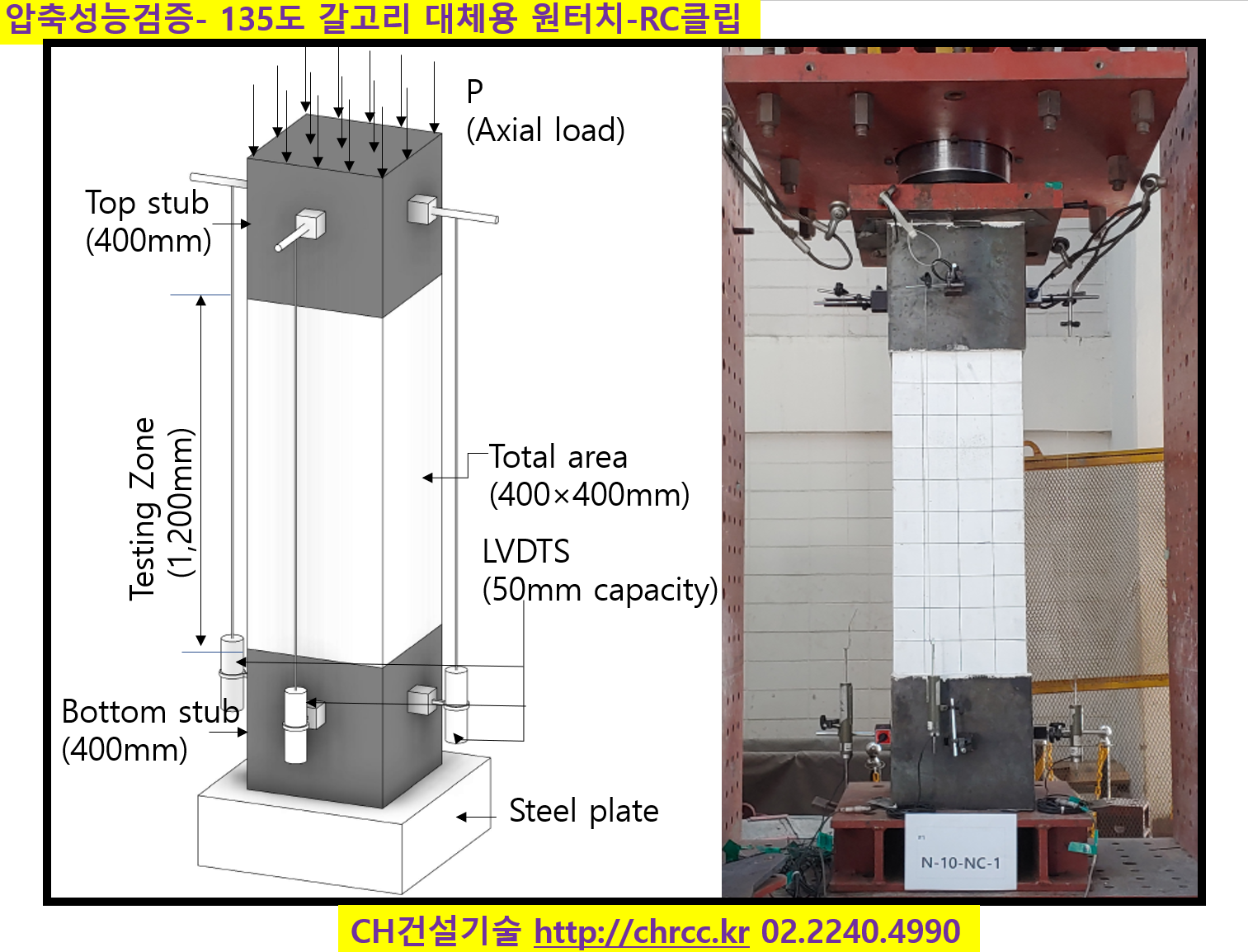

아래사진은 실험체 계획하고 실험체를 하중을 가하기 전의 사진입니다.

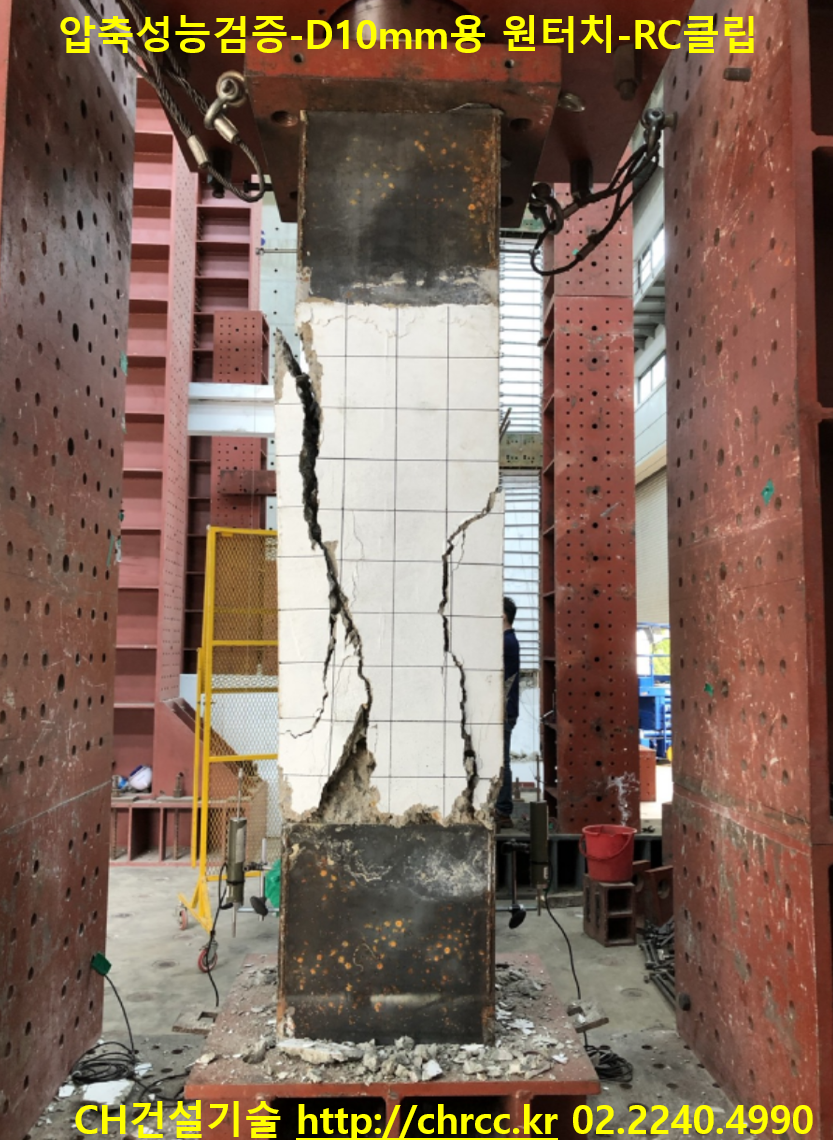

아래사진은 하중을 가하고 기둥이 더 이상 하중을 받지 못하는 상황에서 실험이 종료된 사진입니다.

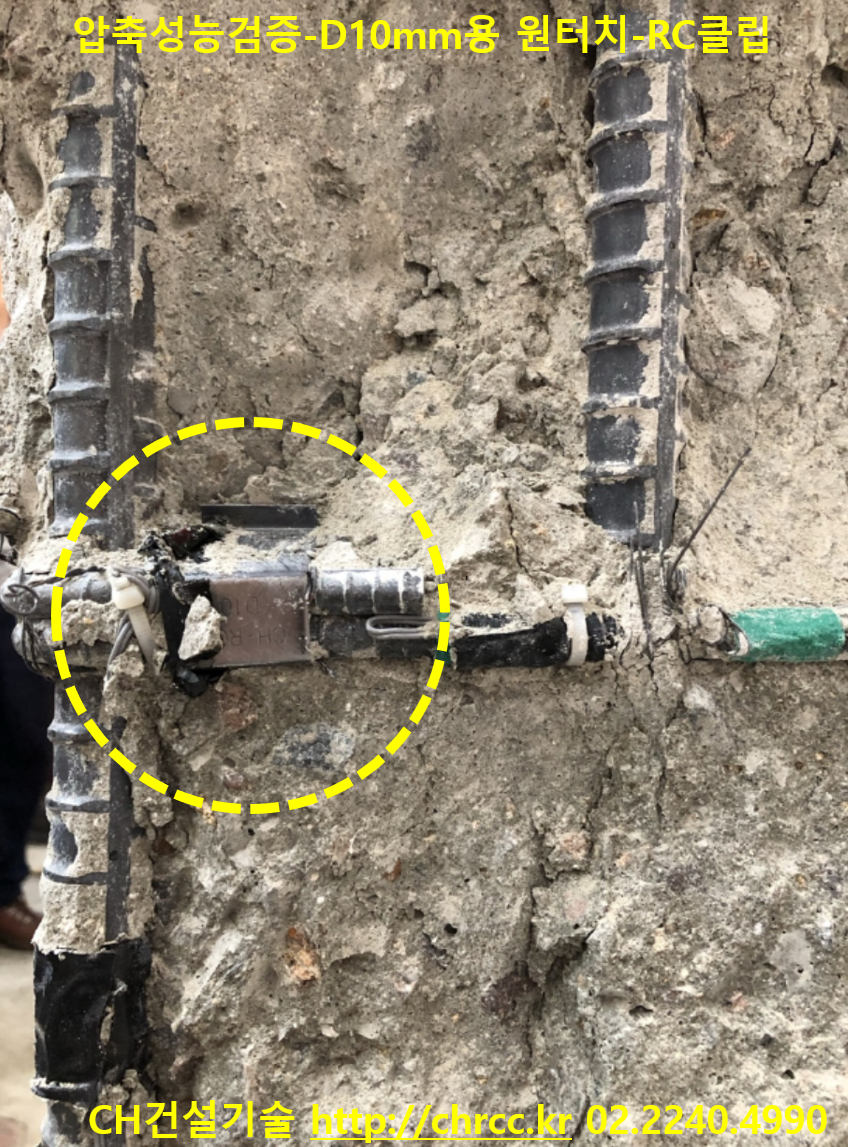

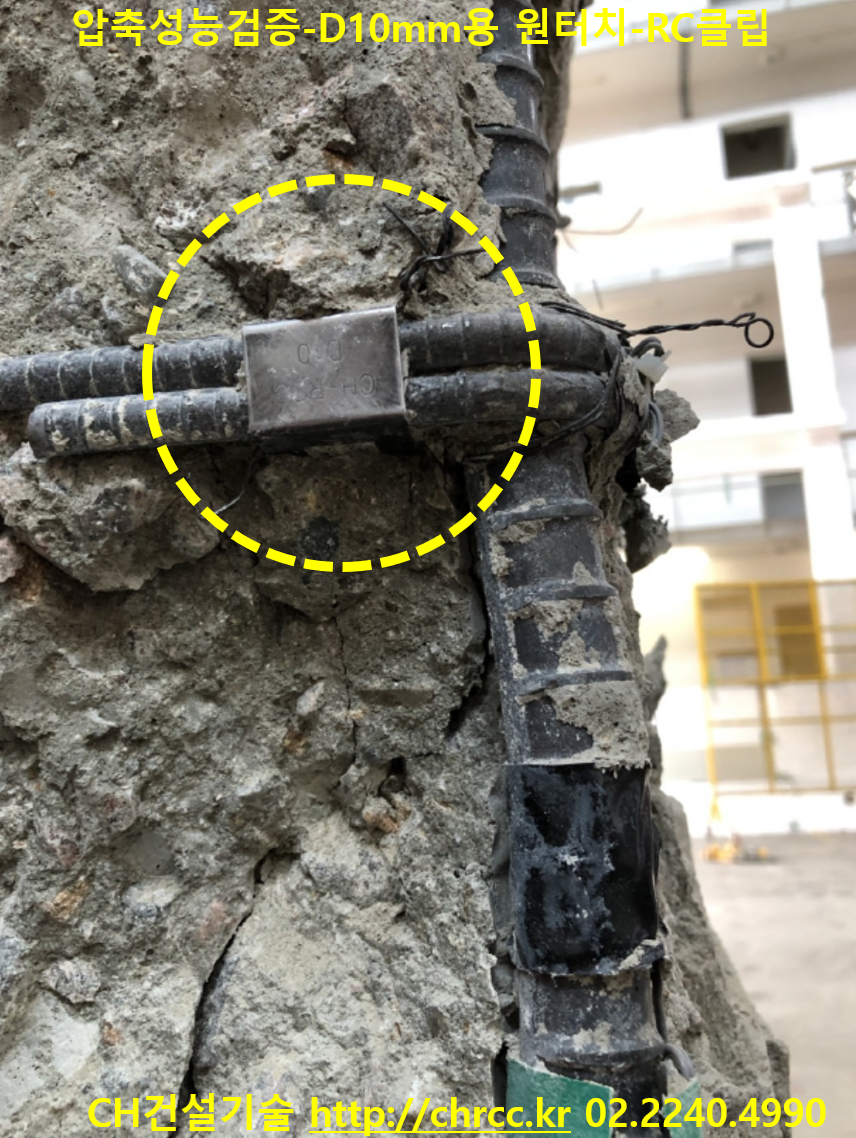

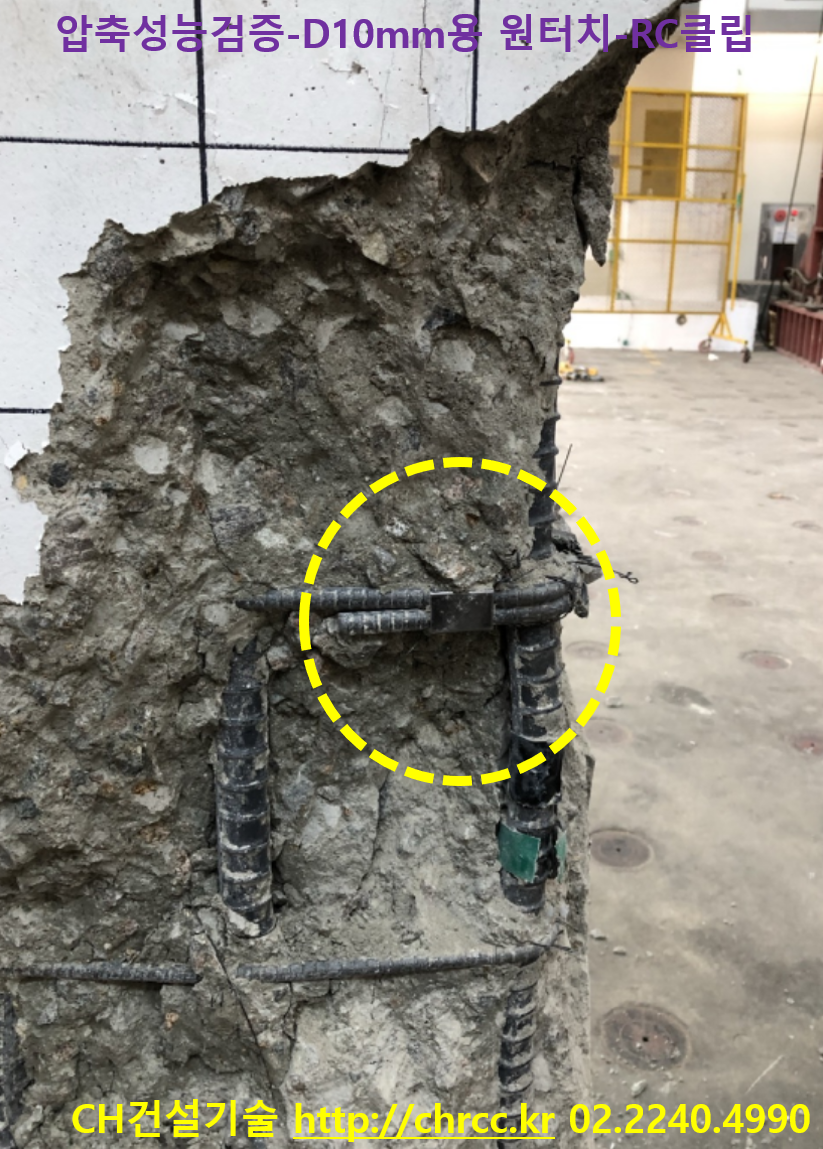

아래사진은 균열이 가있는 부분들을 걷어내고 원터치-RC클립하고 90도 갈고리 상태를 찍은 사진인데요...
아주 튼실하게 잘 버텨주고 있습니다.
다시한번 언급하지만 반면 예전에 초기 클립형 연결장치라고 구멍이 나 있는 시제품에 대한 실험에서는 찢어지고 떨어지고 갈고리가 탈락되고 이랬던 거 포스팅한 적 있습니다.
아래사진은 압축성능 실험검증할 때 사진에서 보는 것과 같이 원터치-RC클립 상단면에 변형게이지를 붙여서 변형 과정을 살펴보왔는 데요....
그래프에서 보는 바와 같이 기둥 실험체가 하중을 받아 거동을 할 때 RC클립도 같이 거동하고 있음을 알 수 있습니다. CH건설기술에서 실시한 압축성능 실험에서 이런 RC클립 자체의 변형을 체크를 해봤는 거는 실험의 큰 성과이기도 합니다.
아래 영상은 위 사진들을 영상으로 만든 거 입니다.
아래 논문은 이런식으로 D10mm와 D13mm용 원터치-RC클립을 사용하여 압축성능 실험검증을 하고 콘크리트학회에 논문으로 발표한 거 입니다. 참고하시고요..
유사품들은 이런 논문 자체가 없죠?? 왜냐면 검증이 안되었고 뭔가 숨기고 싶기 때문입니다.
그래서 가장 신뢰성 있는 제품은 바로 CH건설기술의 원터치-RC클립입니다.
2021._10_한국콘크리트학회_논문집_게재_논문.pdf
6.88MB
다음에는 더 알찬 내용으로 포스팅해보겠습니다. 감사합니다.
