1. 설계스펙트럼 가속도


단주기와 1초 주기의 설계스펙트럼가속도는 다음 식에 의하여 산정한다.







2400년 재현주기 지진의 유효지반 가속도 S값은 지역계수값으로 결정하거나, 아래의 상세 지진재해도를 이용하여 구할 수 있다. 단, 상세 지진재해도를 이용하여 결정한 S는 지역계수값의 80%보다 작아서는 안된다.







Fa와 Fv의 값을 부지 고유의 지진응답해석을 수행하여 결정할 수 있다. 이 경우, 산정한 설계스펙트럼가속도 단주기 설계스펙트럼 가속도와 1초주기 설계스펙트럼 가속도 상기표에 의해 계산된 값의 80%이상이어야 한다.

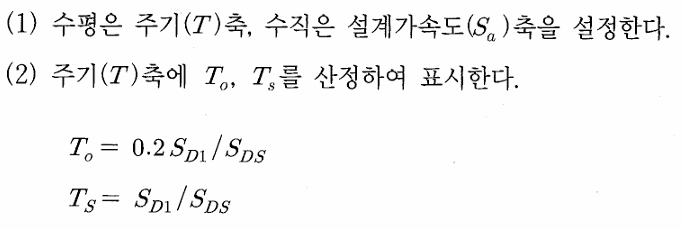

2. 설계스펙트럼 가속도 작성방법





3. 문제

그림과 같은 골조의 수평방향 고유주기 T를 구하고, 가속도-주기 관계도표를 이용하여 산정된 수평력에 의한 휨모멘트도(BMD)를 그리시오. (골조의 질량은 골조 상부 양단에 집중된 것으로 가정)

4. 풀이 : 고유주기 및 휨모멘트 산정

1) 고유주기 T산정

(1) 시스템 강성 K산정

(2) T 산정

2) 수평력에 의한 휨모멘트 산정

(1) 수평력(P) 산정

(2) M산정
