개발과정(11) : 135도 표준갈고리 대체용 원터치 RC클립의 압축성능검증-2 [(출처:CH건설기술/RCC내진갈고리/제품문의:02.2240.4990)]
CH건설기술(또는 씨에이치건설기술) 홈페이지 소개 : http://chrcc.kr
RCC 내진갈고리
원터치 내진클립, 기둥 띠철근 풀림방지 클립, 기둥 띠철근 135º대체용 내진클립
chrcc.kr

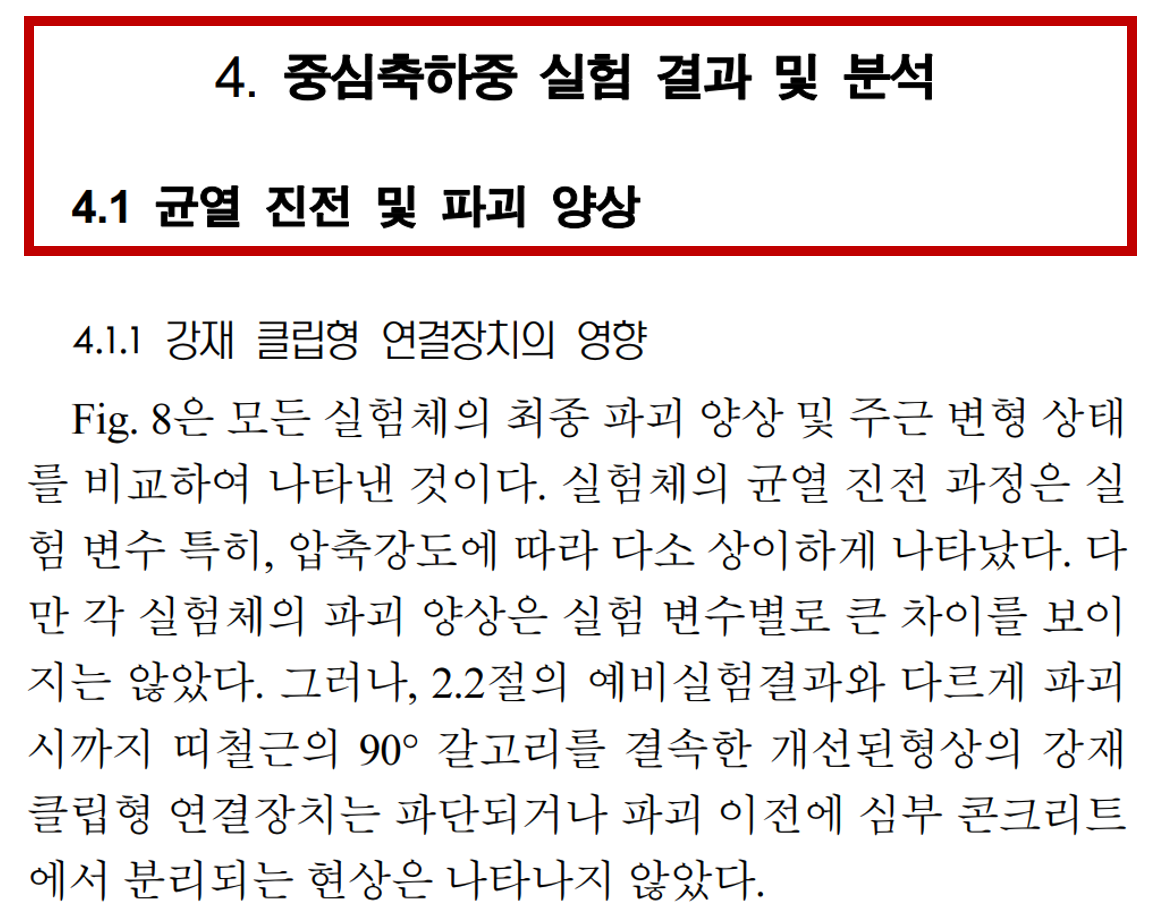

개발과정(10)에 이어서 개발과정(11)은 실험결과를 보면
(아래사진) 파괴양상에서 표준실험체와 원터치 RC클립을 사용한 실험체를 가해지는 압축하중에 대해 주철근의 좌굴길이를 비교해보면 유사한 길이를 보여주는 것으로 나타났다.
위 사진과 아래 사진은 띠철근 D10을 사용한 실험체이고 보통강도와 고강도 콘크리트일때를 구분한 사진이다.
아래 사진은 띠철근 D13을 사용한 실험체에서 파괴양상을 비교한 것이다.
아래사진은 다시한번 띠철근 D10을 사용한 실험체에서 135도 표준실험체와 원터치 RC클립을 사용한 실험체를 주근의 좌굴길이 측면에서 비교한 사진이다.
띠철근의 갈고리가 빨리 풀리면 주근의 좌굴길이가 길어지고 135도 표준실험체와 원터치 RC클립을 사용한 실험체처럼 풀리지 않으면 좌굴길이가 유사한 것을 볼 수 있다.
아래 사진은 직관적으로 갈고리의 풀린 상태를 사진으로 비교한 것이다. 띠철근 D10경우와 D13일 경우를 나타낸 것이다.
아래 표는 압축성능검증에서 총 10개의 실험체에서 나타난 실험값을 정리한 것이다.
아래의 그래프는 중심축하중과 변형을 나타낸 것으로 135도 표준실험체와 비교하여 원터치 RC클립을 사용한 실험체가 최대하중값도 크며 연성변형률도 큰 것을 알 수 있다.
