D16용 원터치 RC클립 압축성능 검증 내용 공유(출처:CH건설기술)
안녕하세요... D16용 원터치 RC클립 압축성능 검증 내용 공유하겠습니다.
이미 소개한 PPT에는 많은 내용이 포함되어 있어 한꺼번에 소개하기에는 내용이 너무 많아서 하나하나씩 소개해보도록 하겠습니다.
전에 이미 보여준 표지 내용이고요...
목차에 6번항에 해당하는 내용입니다.
6번항 압축성능 내용 간이 표지입니다.
다음은 압축성능 실험체 계획과 하중변위제어 방식으로 명지대에서 수행했다는 내용을 표현한 페이지입니다.
다음은 압축실험체 변수 3가지로 기준실험체, 대체후프들로 구성되어 있습니다.
다음은 압축하중에 따른 변위를 측정하기 위한 게이지 설치 위치입니다.
다음은 실험체 제작과정을 사진으로 남긴사항입니다.
다음은 실험체들의 구분과 실험을 통하여 얻고자 하는 내용의 평가항목들입니다.
다음은 압축강도를 비교한 사항입니다. 실험결과, 기준치보다 대체후프-2의 실험체는 최대강도 3%의 압축강도값이 상향함을 알수 있었습니다.

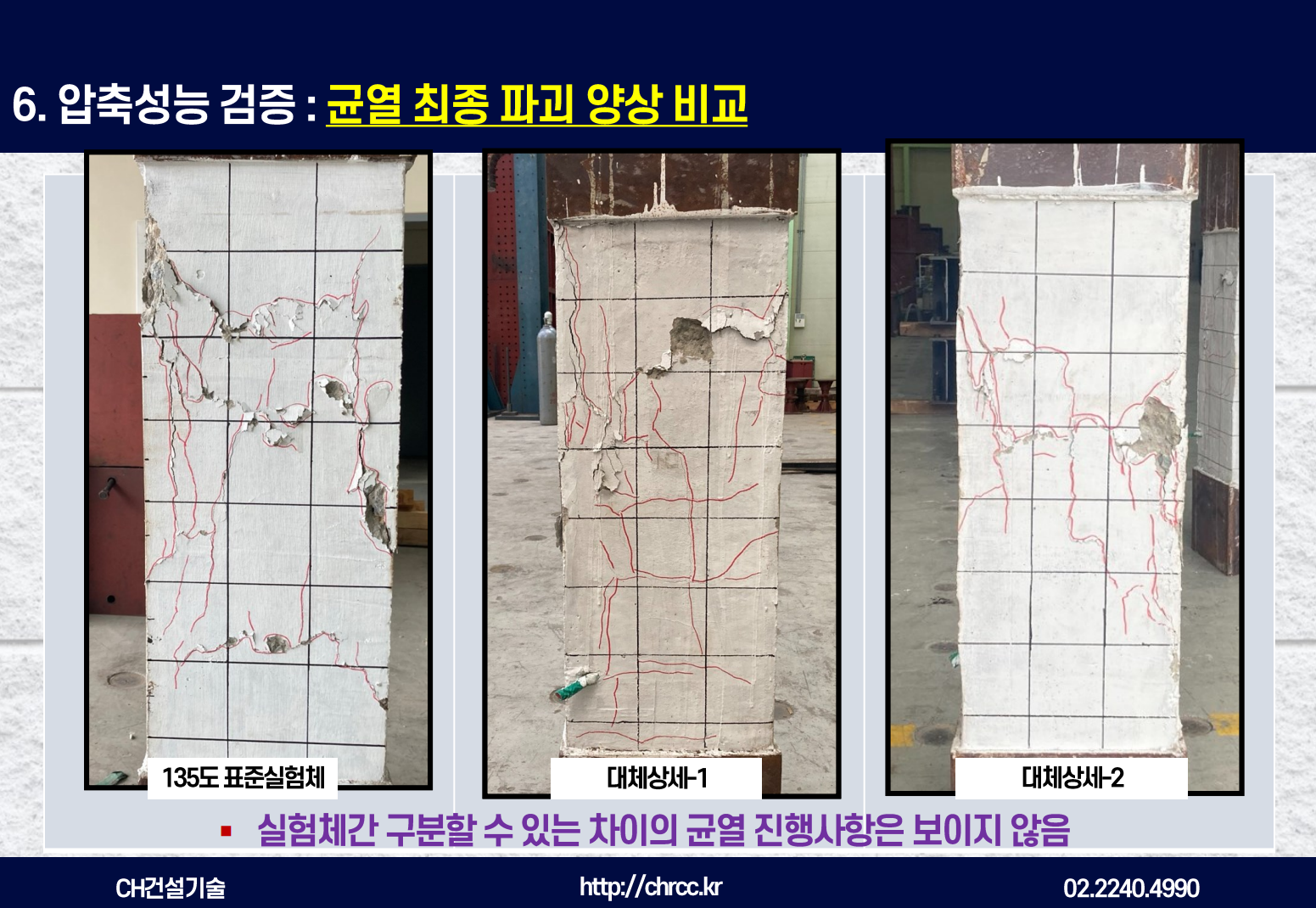

다음은 균열최종파괴 및 양상 비교입니다. 모두 유사한 양상을 보여주고 있습니다.

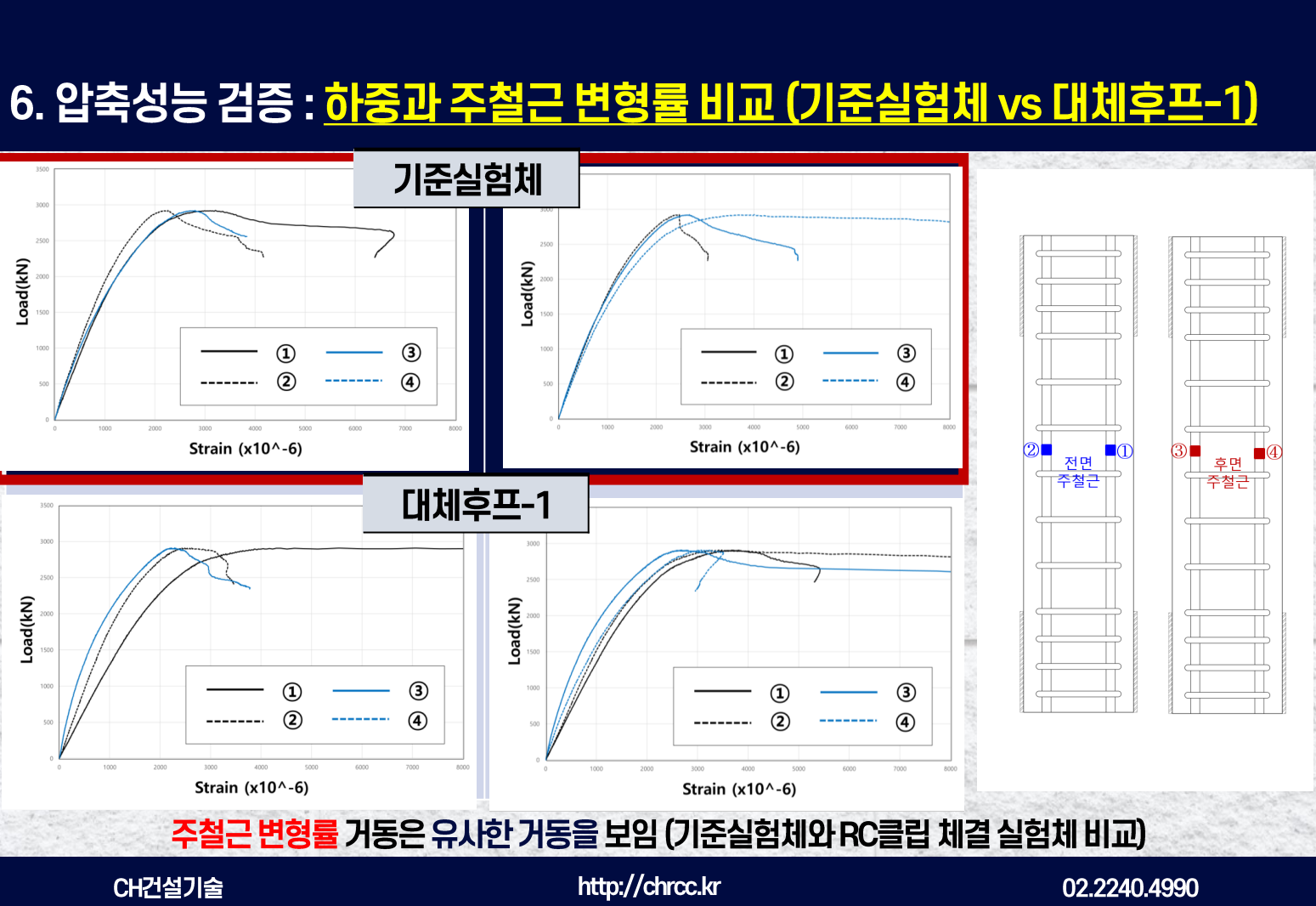

다음은 하중과 주철근 변형률을 비교한 PPT인데요.. 기준실험체와 대체후프-1의 실험체 거동을 비교한 것이며 매우 유사한 거동을 보여주고 있음을 알 수 있습니다.

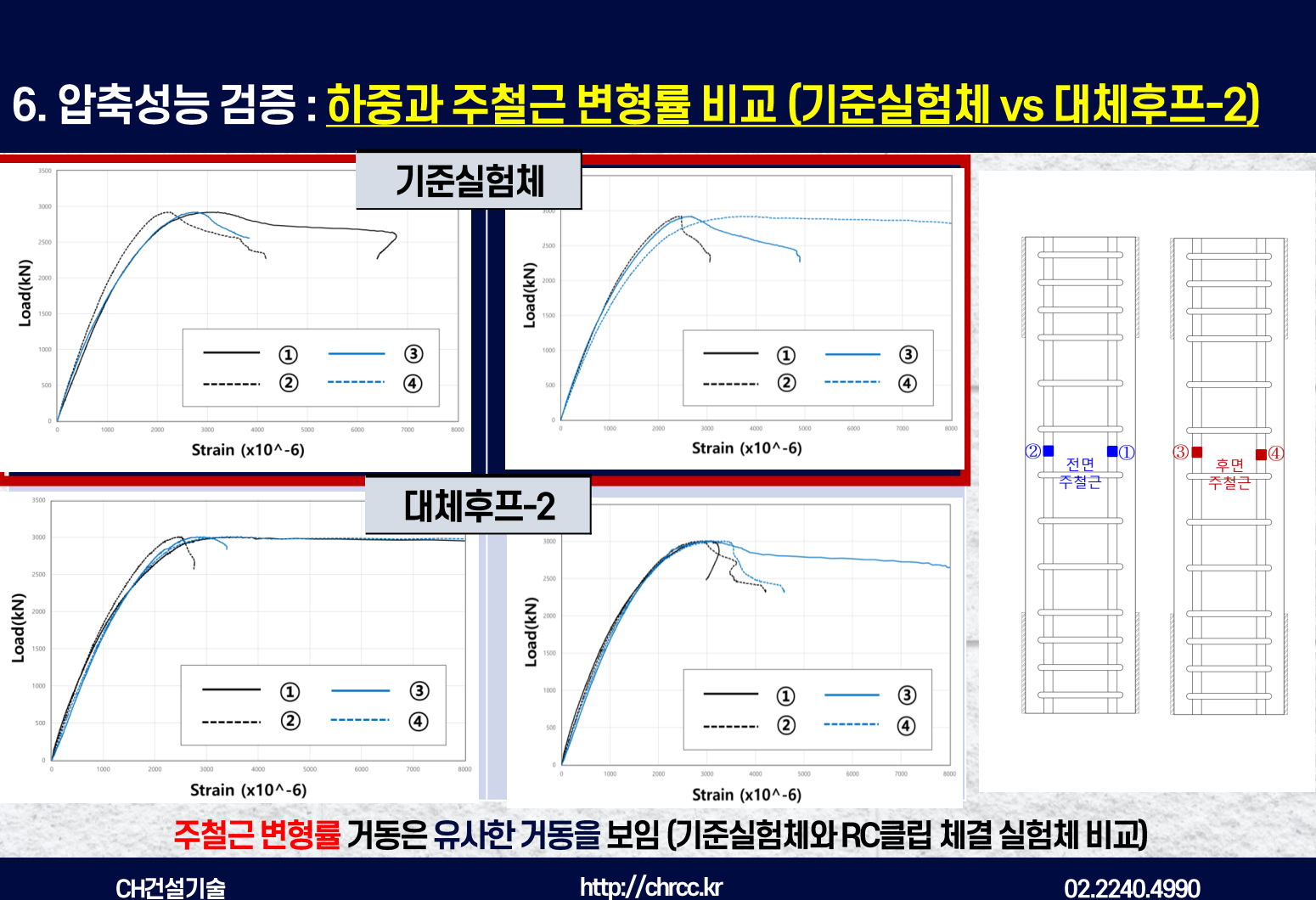

다음은 하중과 주철근 변형률 비교에서 기준실험체와 대체후프-2도 비교한 거동을 표현한 건데요..마찬가지로 유사한 거동을 보여주고 있습니다.

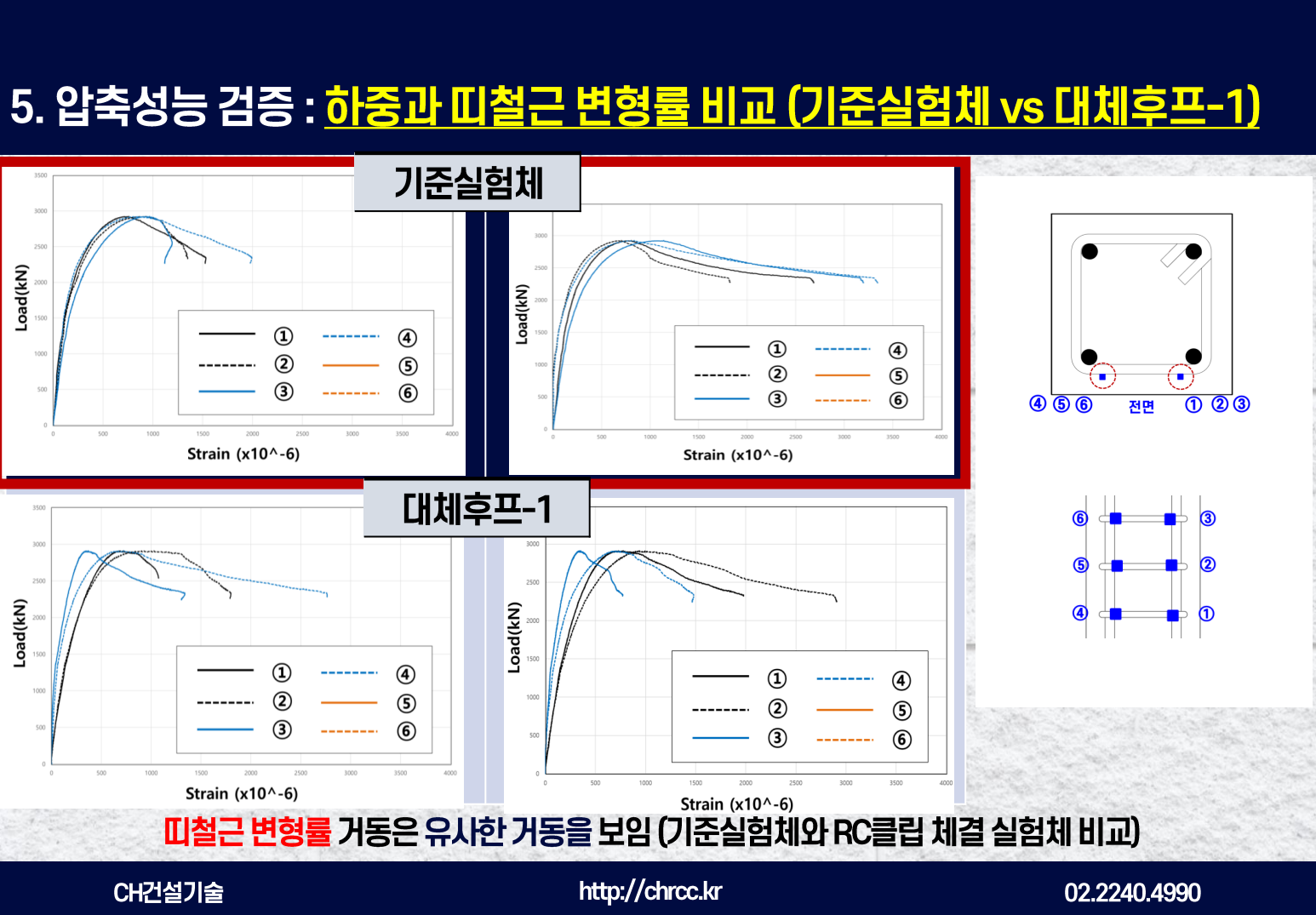

다음은 하중과 띠철근 변형률을 비교한 PPT입니다. 기준실험체의 띠철근과 대체후프-1 실험체의 띠철근 거동을 비교해서 유사한 거동을 판단해 보는 것인데요.. 마찬가지로 유사한 거동을 보여주고 있습니다.
다음은 하중과 띠철근 변형률 거동 비교에서 기준실험체의 띠철근과 대체후프-2 실험체의 띠철근 거동을 비교한 것입니다. 마찬가지로 유사한 거동을 보여주고 있습니다.

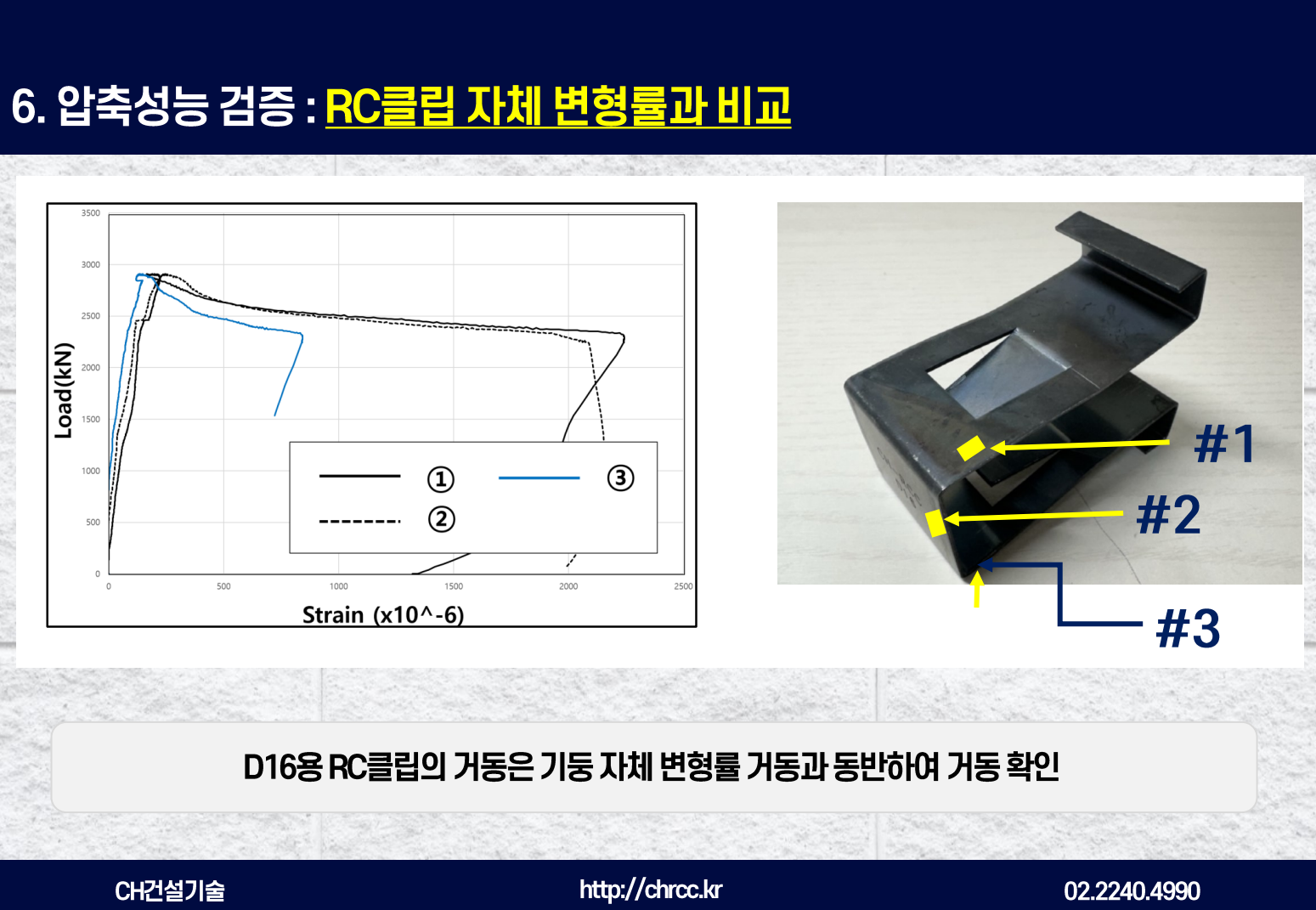

이제 마지막으로 실제 하중에 따라 갈고리가 풀리는 것을 억제하기 위해 RC클립이 거동하는 지 파악하기 위해 RC클립에도 변형게이지를 부착하여 거동을 파악해본건데요..
실제 기둥의 거동에 따라 RC클립이 거동하고 있음을 알 수 있습니다.

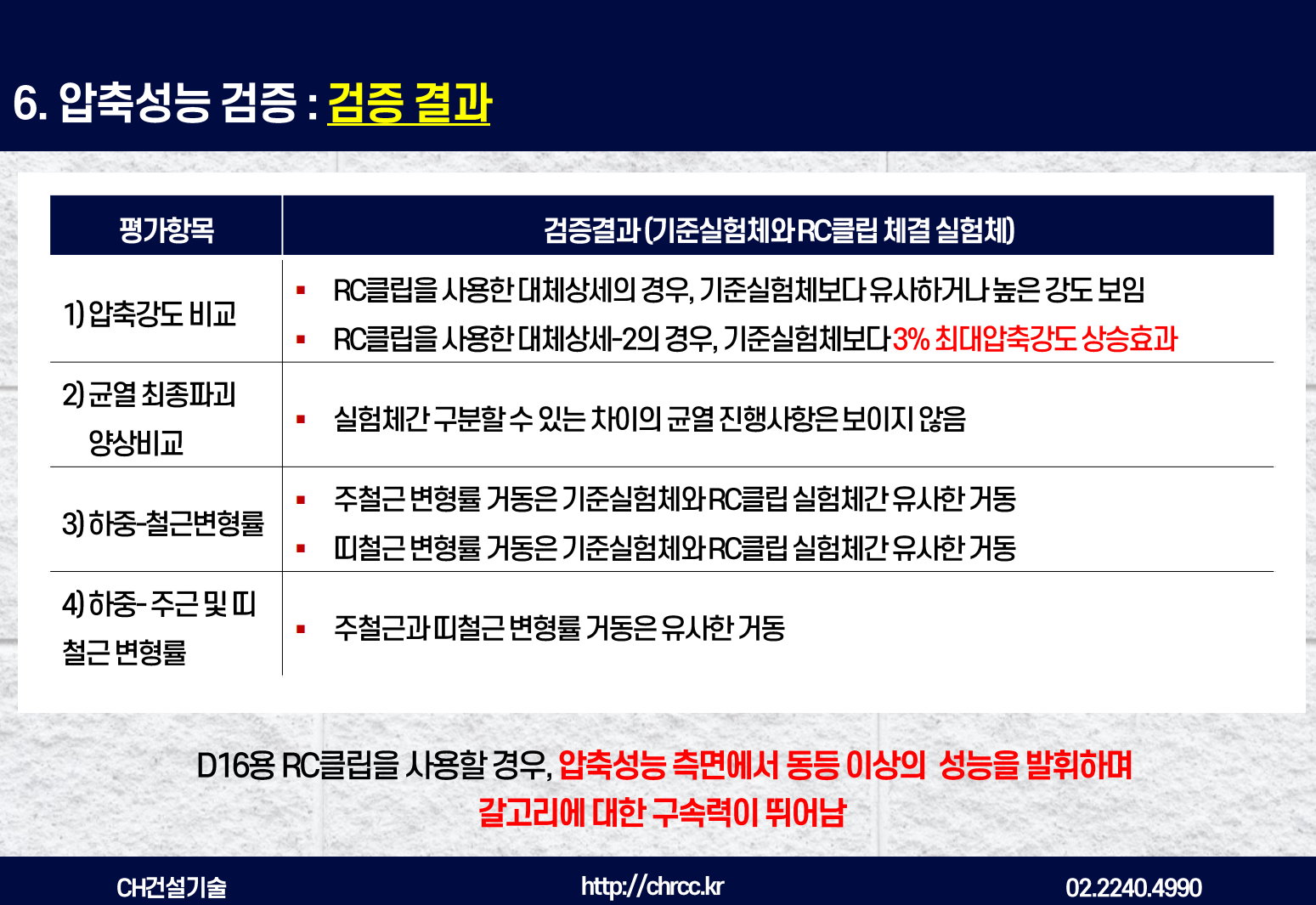

최종 검증결과로 D16용 RC클립의 압축거동을 파악해본 결과, D16용 RC클립을 사용할 경우 기준상세와 비교할 때 동등이상의 성능을 발휘하며 갈고리에 대한 구속력이 뛰어남을 알수 있습니다.
여기까지가 D16용 RC클립 압축성능을 검증하기 위해 정리한 PPT내용입니다.
읽어봐주셔서 감사하고 전체 내용을 다운받아 보시고 싶으시면 여기서 다운받아 보시면 될 것 같습니다.
마지막으로 당부드리고 싶은 것은 유사제품들이 이러한 실험검증도 없이 성능이 나올 것이라는 막연한 기대감으로 마구마구 제작하여 판매하고 있는 사람들이 있습니다. 사용에 유념하시고 꼭 시험성적서를 확인하시기 바랍니다.
또 CH건설기술에서는 D10용 RC클립은 개당 1000원, D13용 RC클립은 개당 1500원, D16용 RC클립은 개당 3000원에 판매하고 있습니다. 많은 부탁드립니다.
읽어봐주셔서 감사합니다.
