개발과정(4) : 초기 형상중에서 클립형태의 연결장치 실물제작(성능미달)

-135도 갈고리 대체용 원터치 RC클립[출처:CH건설기술/RCC내진갈고리/제품문의: 02.2240.4990]

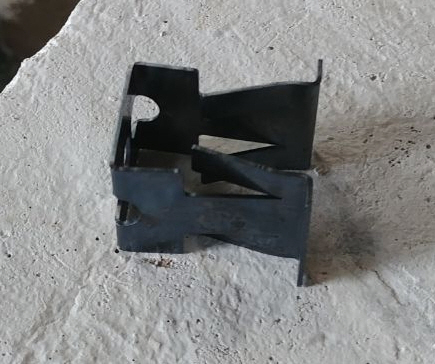

특허등록한 클립형태 중에서 가장 간단하고 시공성이 있다고 판단되는 고안안을 실물로 제작(아는 지인이 운영하는 설비공장에 부탁하여 20여년 경력을 가진 공장장의 아이디어를 담아 아래와 같은 형태의 실물로 제작함/ 이때 공장장하고 아는 지인이 이 형태로 디자인특허를 몰래 등록한 것을 나중에 알게 되어 권리이전을 하게됨)

그래서 대전00현장에서 만들어간 기둥배근 목업에 체결해보고 괜찮다고 판단하여 성능실험을 하기로 결정

이때 실험이 필요하여 실험계획을 도와주기를 약속하고 00대학 00교수를 같이 하는 것으로 특허에 공동명의로 넣어줌(이때까지 특허는 00구조 대표 2명, 본인, 00대학 00교수 총 5명의 공동명의였음)

연결장치의 실물제작이후 기둥의 가장 기본 실험인 압축성능실험과 반복횡가력실험(내진성능실험)을 실시하여 확인결과, 반복횡가력실험은 135도 표준갈고리 기둥에 비해 약간 미달은 되나 비슷한 거동을 보였지만 결정적으로 압축성능에서 표준실험체에 비해 성능이 많이 미달됨.

그래서, 이 모델은 성능이 미달된 것으로 성능개선을 위한 형태변경이 필요한 것으로 결정
