현장에서 많이 사용하면서도 정확한 내력 및 사용규정이 불명확했던 강재 브래킷에 대해 그 내력과 규준에 나와 있는 지침을 정리함.



1. 강재 브래킷의 구성 및 성능 (KS F 8015)

가. 종류 및 구성

1) 벽용 브래킷 : 건물 벽체에 외부 비계를 설치하기 위해 사용

2) 수평재, 수직재 및 경사계의 두께는 각형강관의 경우 2.0mm이상이고 강관 및 그 밖의 것은 2.9mm이상
3) 부착 철물의 판두께는 5.5mm이상
4) 부착용 볼트의 지름은 16mm이상이고, 위아래 각 1개 이상설치하며 볼트는 관통형 또는 삽입형으로 하고 삽입형일 경우 볼트의 삽입길이는 150mm이상
5) 수평재에는 강관비계 기둥재의 탈락을 방지하기 위한 이탈방지 삽입관이 수평재의 내부 또는 외부에 있어야 하며 높이는 30mm이상
6) 선반 브래킷 : 비계 기둥에 부착하여 작업 발판을 설치하기 위해 사용

7) 수직재의 강관은 두께가 1.7mm이상이고, 강관 이외의 것은 1.6mm이상
8) 부착 철물의 판두께는 3.0mm이상
9) 부착용 볼트의 지름은 9mm이상이고 위아래 각 1개 이상 설치함
10) 수평재의 끝부분에는 강관비계 기둥재의 탈락을 방지하기 위한 난간 기둥 받침이 있어야 하며 높이는 30mm이상 두께는 1.7mm이상

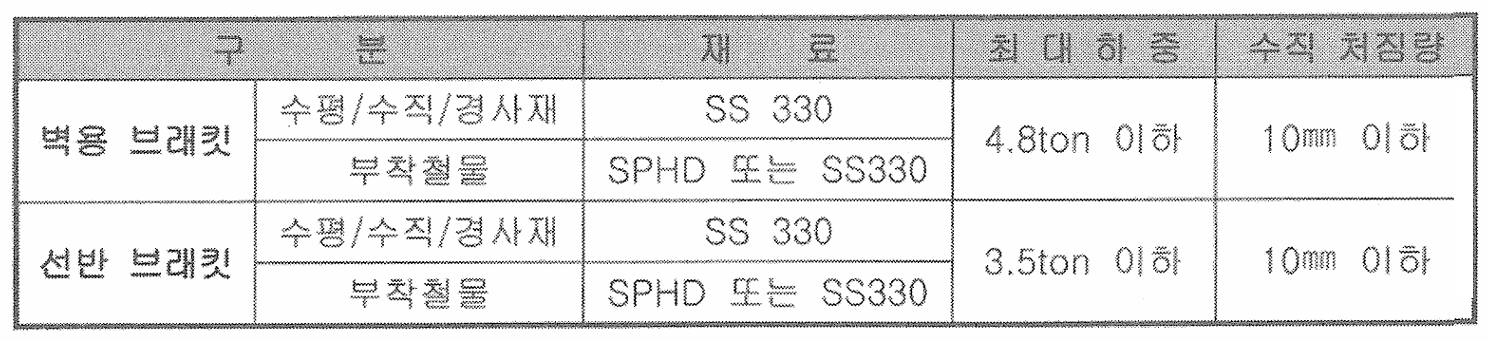

나. 성능 및 재료

다. 기타사항

1) 벽용 브래킷에서 외줄 비계용 브래킷은 작업발판의 설치가 불가능하여 산업안전보건법에 저촉되고 근로자의 재해발생요인이 높아 KS규격에서는 제외하였음.




2. 브래킷의 설계 및 시공 (가설공사 표준시방서)

가. 설계하중

1) 수직하중 : 고정하중(비계 및 작업발판 자중)+ 활하중
2) 활하중 : 작업자와 가벼운 공구만을 필요로 하는 경작업, 1.25kN/m2이상, 공사용 자재의 적재를 필요로 하는 중작업, 2.5kN/m2이상
3) 수평하중 : 풍하중과 수직하중의 5%에 해당하는 수평하중 가운데 큰 값


나. 층수제한

(브래킷의 부재크기를 키워서 층수 제한을 높인 기성품도 있음)
1) 외줄비계용 브래킷 : 8층마다 브래킷을 새로 추가 설치해야 함.
2) 쌍줄비계용 브래킷 : 5층마다 브래킷을 새로 추가 설치해야 함.




다. 시공 지침
1) 브래킷 고정에 사용된 앵커는 철거 후에 제거하고, 필요시 그 구멍을 메워야 함.
2) 브래킷 설치후에는 앵커볼트, 지지마찰판(슬래브 브래킷, 발코니 브래킷) 등의 조임상태 등을 검사하여야 함.
3) 벽용 브래킷 설치간격은 수평방향 1.8m이하로 함.
4) 선반 브래킷을 사용할 경우에는 비계기둥과 띠장의 교차부에 설치하여야 함.
5) 선반 브래킷을 설치한 층에는 수평가새 드응로 옆 흔들림이 방지될 수 있도록 보강하야야 함.
6) 높이가 높거나 중량물을 취급하는 비계를 지지하는 브래킷은 기성품을 사용할 수 없으며 자격을 갖춘 기술자에 의해 구조계산을 거쳐 사용하여야 함.

7) 강관비계에서 띠장은 작업발판은 지지하는 장선과 직각으로 교차하는 수평부재를 말함 (위 그림참조)
8) 가새에는 도리방향 가새, 보방향 가새, 수평 가새 등 3가지 가새를 모두 설치해야 함(위 그림 참조)
9) 강관비계에 설치될 가새는 강관 비계 설계 수평하중에 의해 계산됨.
10) 일반적으로 보방향 가새는 비계 양쪽 끝단부에 수직방향으로 1개씩 설치, 수평가새는 띠장 6개마다 1개씩(바닥제외) 설치, 도리방향 가새는 전면에 X자형으로 (가로 16.5m, 세로 15m이하) 설치




3. 브래킷(기성품)의 종류 및 규격

가. 슬래브 브래킷

1) 외줄비계

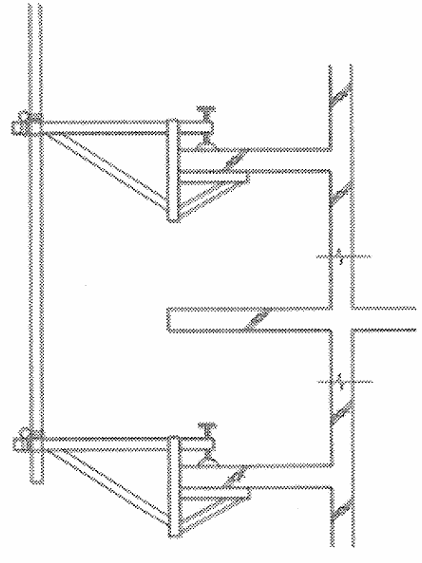

가) 형상 및 시공형상





나) 비고

2) 쌍줄비계

가) 형상 및 시공형상



나) 비고

나. 측벽 브래킷

1) 외줄비계

가) 형상 및 시공형상

나) 비고

2) 쌍줄비계

가) 형상 및 시공형상

나) 비고

다. 발코니 브래킷

1) 외줄비계

가) 형상 및 시공형상

나) 비고

2) 쌍줄비계

가) 형상 및 시공형상

나) 비고
