합성기둥 (출처 : 철골구조 / 예문사)

합성기둥 (출처 : 철골구조 / 예문사)



아래 그림과 같이, 축하중이 작용할 때 합성기둥의 적정성을 한계상태설계법으로 검토하고 Shear Stud (지름19mm)의 소요개수와 간격 계산

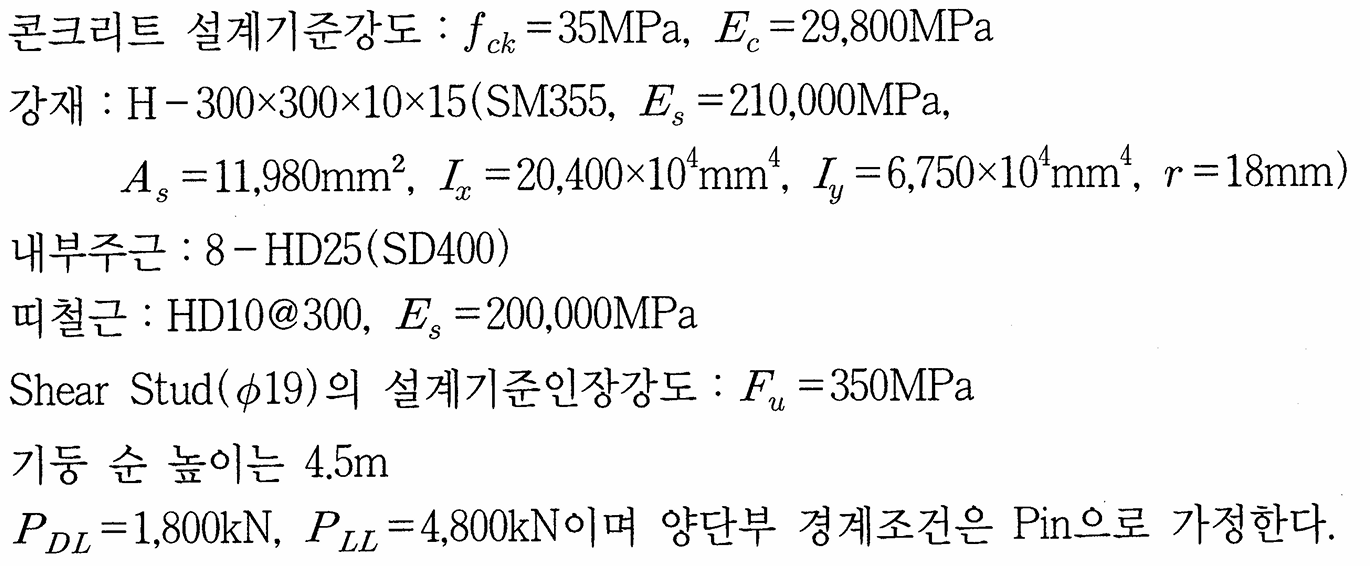

<조건>





<풀이> 합성기둥의 설계


1. 소요강도

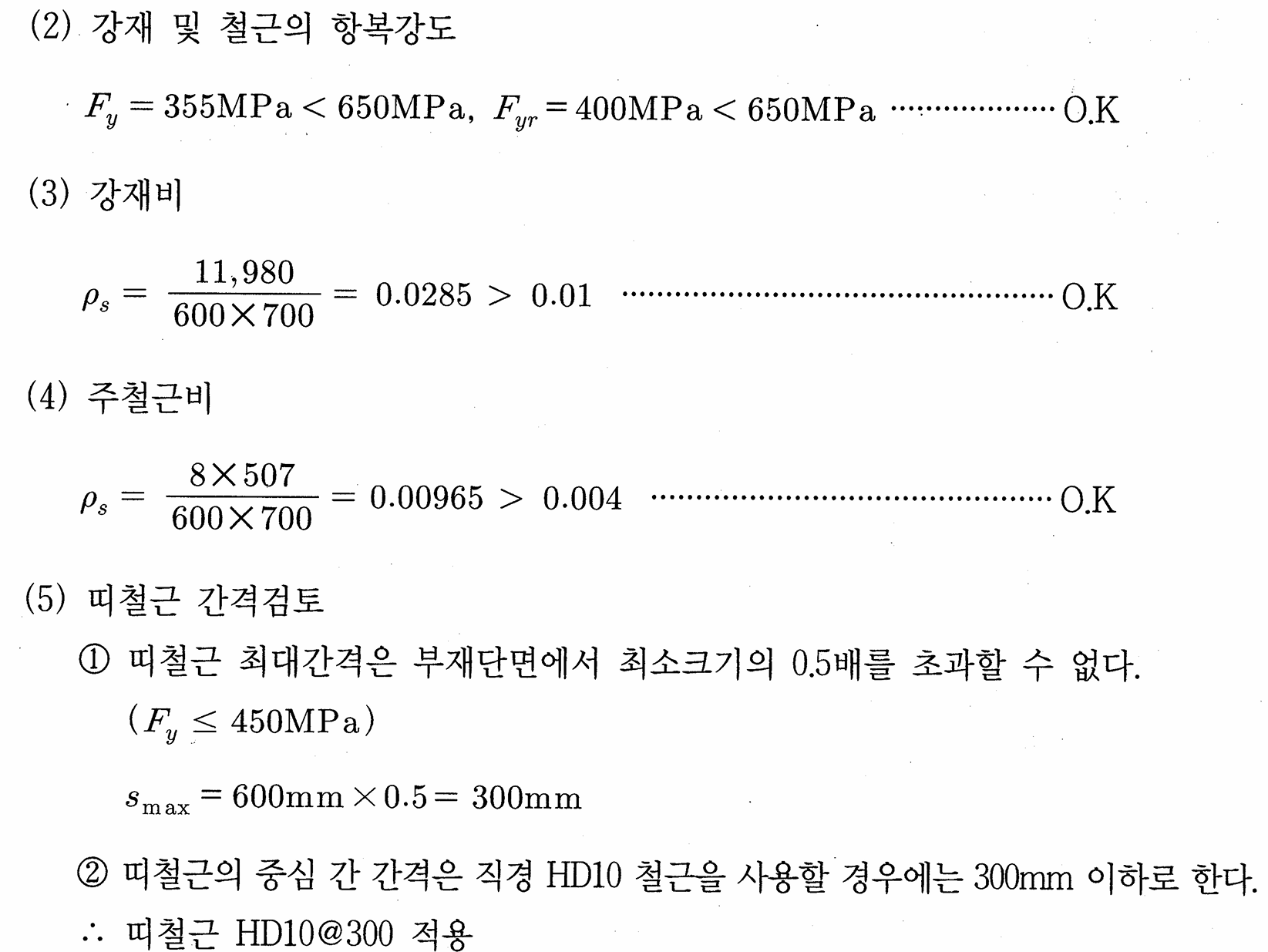

2. 구조제한 검토

- 콘크리트 강도, 강재 및 철근의 항복강도, 강재비, 주철근비, 띠철근 간격검토

3. 합성단면의 단면성능 산정

- 철근, 콘크리트

4. 설계압축강도 산정

1) Pno

2) 합성단면의 유효강성 EIeff

3) Pe

4) 공칭압축강도 산정

5. 안정성 검토

6. 스터드앵커 검토

1) 축하중 전달을 위한 소요전단력 (외력이 직접 매입콘크리트에 가해지는 경우로 가정)

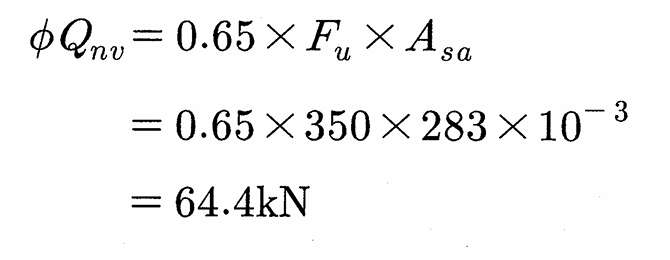

2) Shear Stud (지름19) 1개의 공칭강도

3) Shear Stud (지름19) 소요개수 및 간격
