시스템 서포트 시공시 유의사항 (출처 : 핵심구조상식)
1. 시스템 서포트 가새의 중요성
가. 시스템 서포트의 가새 설치 유무는 서포트의 허용하중을 결정하는 중요한 요소임.

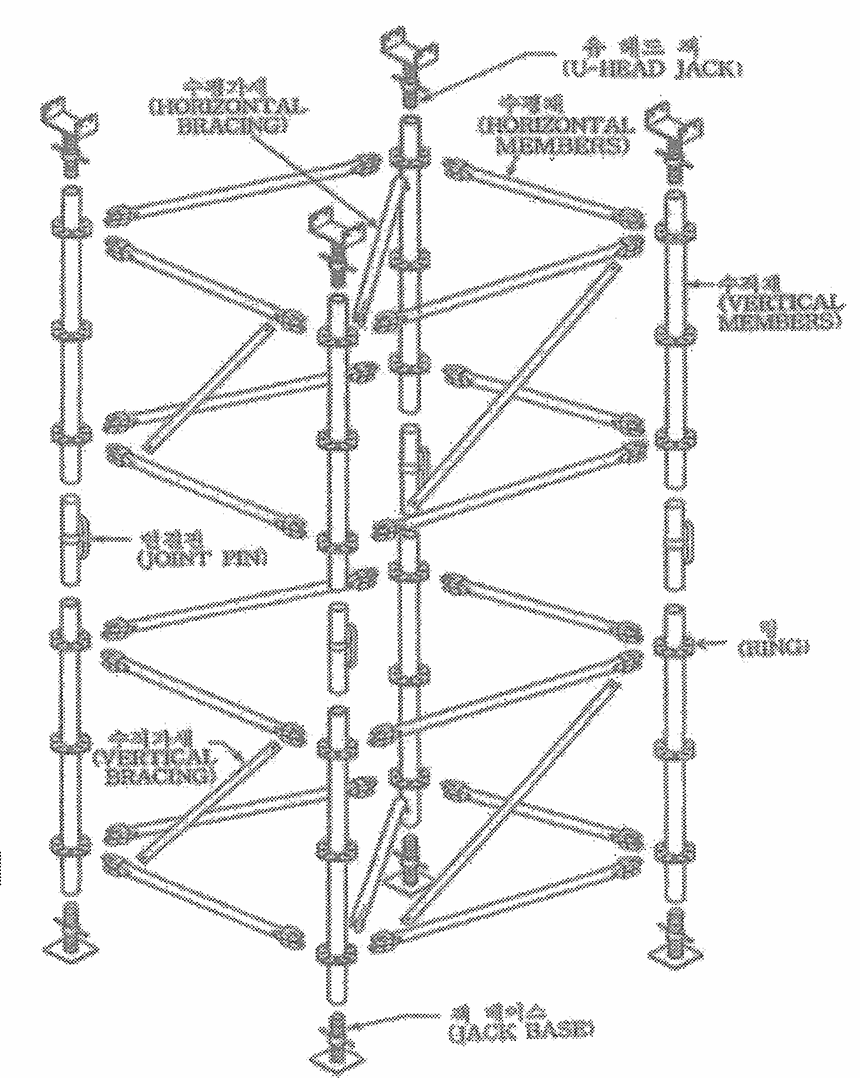

나. 수직재, 수평재, 가새가 제대로 설치되었을 때, 제조사에게 제시하는 허용하중을 받을 수 있음.
다. 가새를 설치하지 않을 경우, 지지높이가 증가 할수록 허용하중은 감소함.
라. 가새를 설치하지 않고도 서포트의 허용하중을 충족시킬 수 있을 경우, 가새 생략이 가능함.
마. 시스템 서포트의 모든 격자에 모든 방향으로 가새를 설치하는 것은 경우에 따라 과시공이 될 수 있으므로, 구조검토에 의해 가새의 설치 간격을 조정할 수 있으며, 수평방향 지지 구조체에 수평변위를 방지하는 조치 등도 유효한 방법임.
2. 동바리 허용하중 산정
3. 시공시 유의사항
가. 수직하중이 크거나 층고가 높아 가새 설치가 필요한 경우

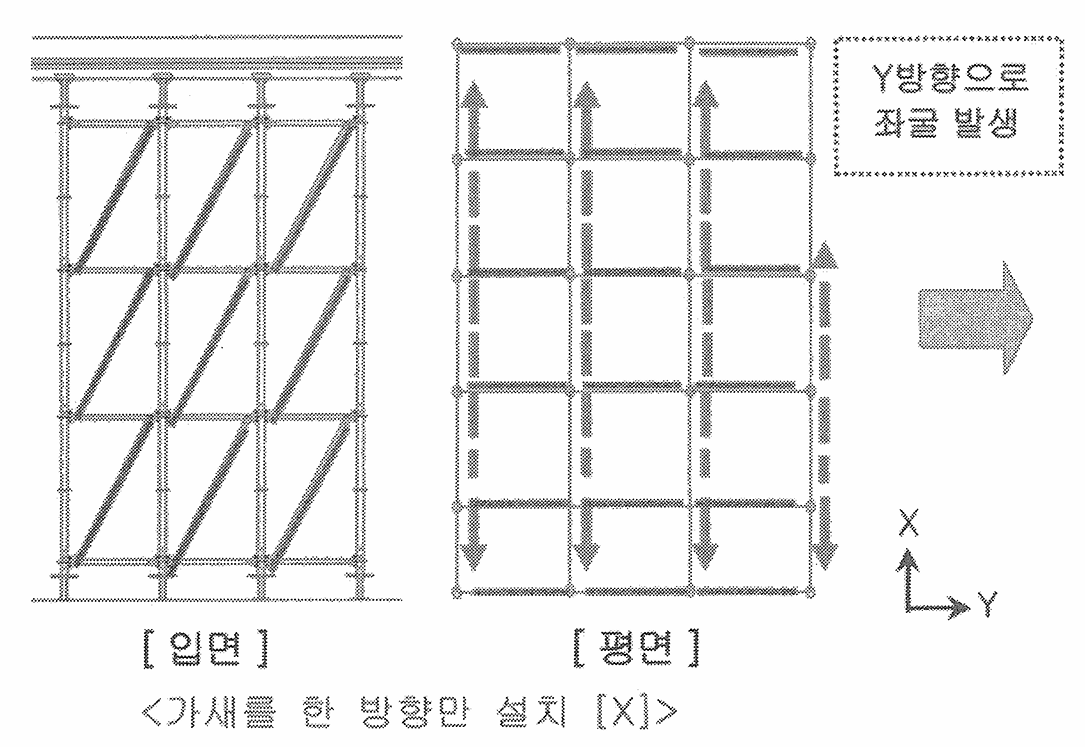

1) 전체 좌굴을 방지하기 위해 가새 설치시, 반드시 양 방향을 설치되어야 함.
단, 재하중의 여유가 큰 경우, 가새 간격 조정 가능
나. 수평하중에 대한 검토
1) 공간이 협소하거나 기타 사유에 의해, 수평하중에 대해 별도의 가새가 미고려 되었을 경우, 수직부재(벽체, 기둥)를 선타설하여 이에 지지될 수 있도록 계획함.
2) 수직재 선타설이 어려워 수평하중에 대해 가새 설치가 필요한 경우, 강관파이프(지름48.6)와 이행 클램프르 이용하여 설치함. (반생 등을 이용한 체결 금지)
3) 가새의 개수는 수평하중에 의해 산정
