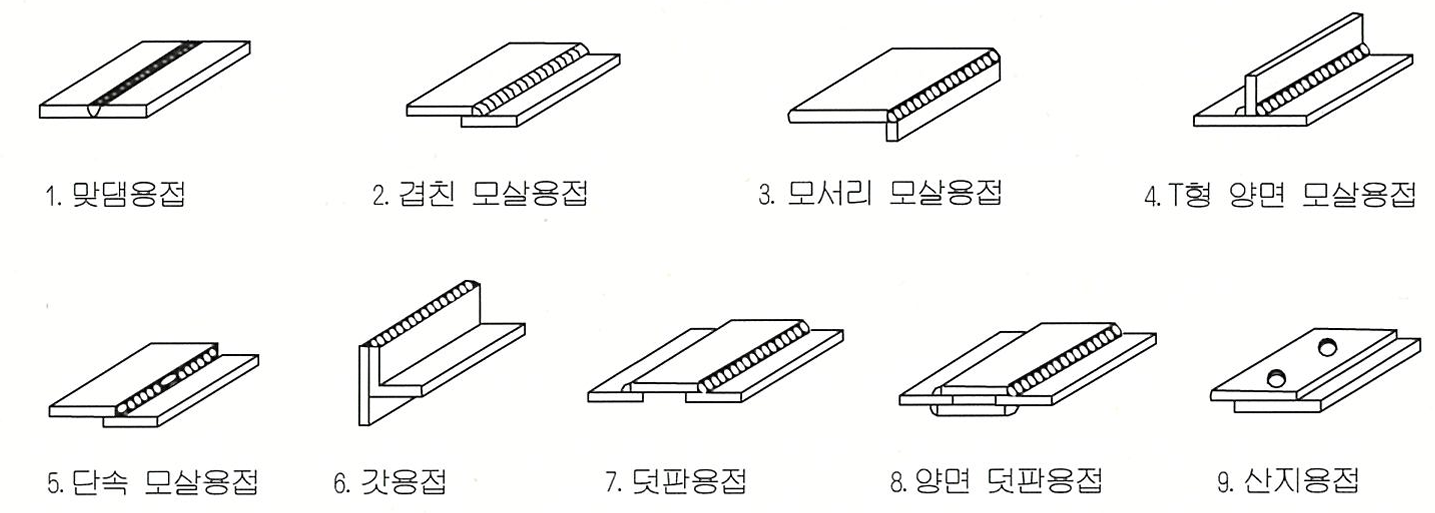

용접이음 종류 (출처 : 건축시공학 / 한솔아카데미)
1. 맞댐 용접 (Butt Welding)
- 맞댐 용접은 접합재를 동일 평면으로 유지하며 그 끝을 적당한 모양 또는 각도로 가공하여 용접살을 개선부(Groove)에 채워넣는 용접방식임.
- 맞댐용접에는 부재단면 전체를 녹여 용접하는 완전 녹임 용접과 부분 녹임 용접 있음.
2. 모살 용접 (Fillet Welding)
- 부재의 끝을 깍아내지 않고 부재와 부재의 교차선을 따라 등변 또는 부등변 삼각형 모양으로 용접살을 덧붙여서 용접하는 방식임.
- 모살용접은 공장용접에서 많이 쓰이는 용접으로 모재를 가공하지 않고 용접이 가능한 방법임.
3. 용접접합시 주의사항
- 용접할 금속 표면에 있는 슬래그, 녹, 기름, 수분, 페인트 같은 불순물을 제거함.
- 용접봉 교환시나 용접완료시에 슬래그(Slag)와 스패터(Spatter)를 제거함.
- 용접할 모재는 수축변형 또는 마무리 작업을 고려하여 치수에 여유을 둠
- 바람이 강한 날은 바람막이를 하고 용접함.
- 비가 올때 특히 습도가 높은 때는 비록 실내라도 모재의 표면 및 밑면 부근에 수분이 남아있지 않은 것을 확인한 후 용접함
- 주위의 기온이 -5도 이하일 경우에는 용접을 하면 안됨.
- 주위의 기온이 -5도에서 +5도인 경우에는 접합부로부터 100mm범위의 모재 부분을 적절하게 가열하여 용접할 수 있음.
4. 용접 자세
- 용접의 질은 용접작업의 기능도에 크게 영향을 받고, 용접자세는 용접 작업의 능률과 품질에 영향을 미침.
- 대부분의 용접은 편리한 위치에 맞춰서 할 수 있으나, 경우에 따라서는 위치에 제한을 따름.
- 용접의 위치는 하향, 상향, 수평 및 수직의 4가지로 나눌 수 있음.
- 4가지 방법 중 가장 좋은 용접위치는 하향이며, 상향 용접에 비하여 4배 정도 빨리 할 수 있음.
- 용접의 품질은 자세와 직접 관련되므로 가급적 가장 편한 하향 자세로 용접하는것이 좋음.
5. 용접기호
- 용접의 종류, 치수 등에 관한 도면상의 표시방법 및 사용 예는 다음과 같음
