말뚝 두부정리 시공사례 (출처 : 2018 건축구조 문제해결)

말뚝 두부정리 시공사례 (출처 : 2018 건축구조 문제해결)



1. 항타가 완료된 말뚝은 보조(수직균열방지) 커팅선, 커팅선, 버림콘크리트 상단면 등 3개의 높이를  G.L라인과 수평으로 표시



(보조 커팅선을 컷팅선 상단 100mm정도에 둠으로써 종균열 예방 효과)

사진은 보조커팅선, 커팅선, 버림콘크리트 상단면, 지반조성면의 4개의 높이 표시

2. 보조커팅선 및 커팅선을 파일강선이 절단되지 않도록 1cm이상 깊이로 커팅을 실시함.

표시선을 따라 커팅

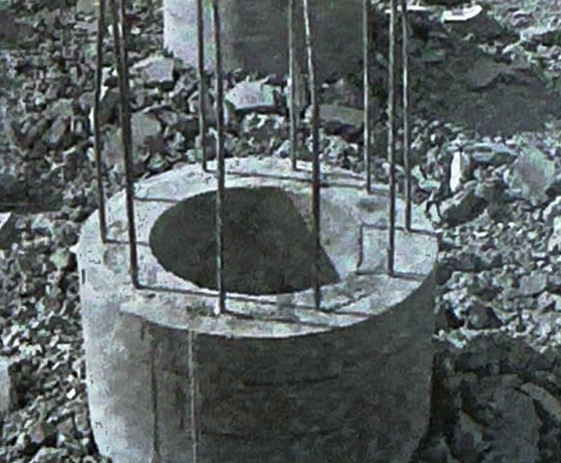

보조커팅선과 커팅선 커팅완료 후

3. 커팅 완료후 유압식 파쇄기 등으로 콘크리트를 파쇄후 보조커팅선 상부 20cm정도의 여장길이를 확보하여 철근을 절단함.

(파쇄시의 종균열을 보조컷팅에서 흡수할 수 있도록 함)







4. 여장길이(30cm)를 확보한 후, 커팅선까지의 정다듬 시행전 강선펴기 시행

(커팅선까지 정다듬을 완료후 철근을 바로 세울 경우, 말뚝의 균열 발생)

5. 커팅선까지의 두부정리시 균열 등이 우려될 경우에는 내부 수직균열 방지 등을 위해 소형컷팅기를 사용, 내부커팅을 할 수 도 있음. (생략 가능)

6. 파일 커팅선까지 날망치나 넓적한 정을 사용하여 후속 철근배근이나 피복두께에 영향이 없을 정도의 정다듬 시행

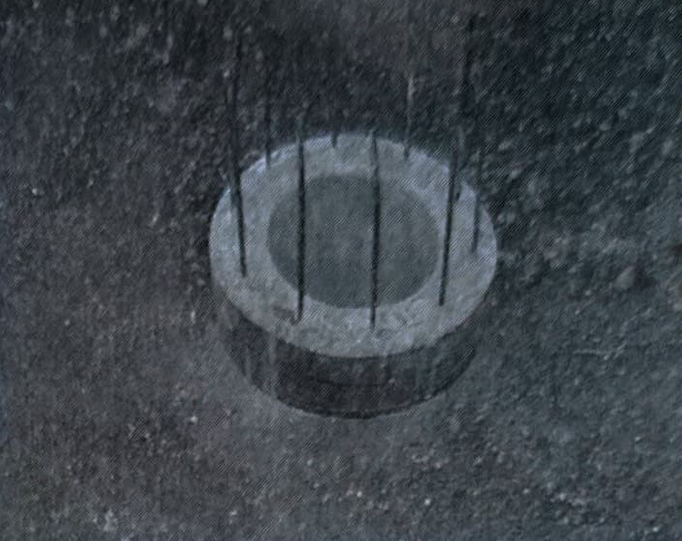

- 아래사진은 파일상부 다듬 완료후 평활도 유지를 위해 연마기를 사용하였음.

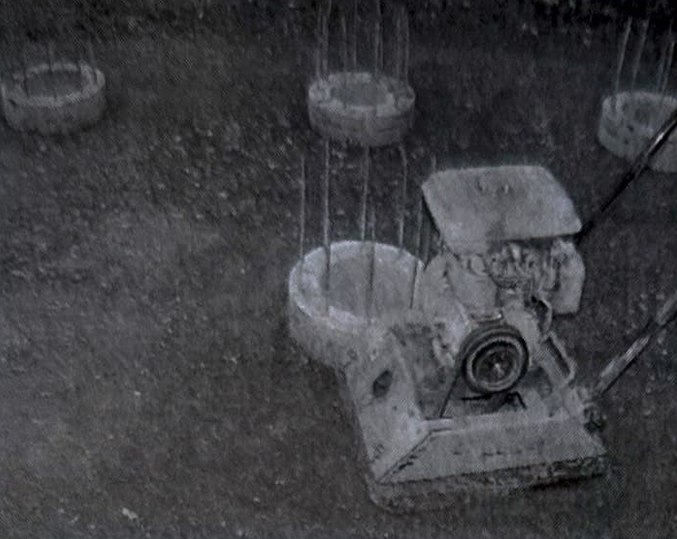

7. 바닥정지후 소형다짐기를 이용, 바닥다짐 시행



8. 황두막이 C종 콘크리트는 P.V.C캡을 고정시키고, C종 콘크리트를 타설하되, 상단을 매끈하게 하고 콘크리트가 항두에 덮히지 않도록 시공함.







- P.V.C캡 결속시 3곳 이상 고정시켜서 타설 중 PVC캡이 탈락하여 말뚝 두부상단 부분 콘크리트가 함몰하여 하부가 부실하게 되지 않도록 함.
