콘크리트 피복두께와 내화성능 (출처 : 핵심구조상식)

콘크리트 피복두께와 내화성능 (출처 : 핵심구조상식)

ACI 261. 1-07에서 규정한 콘크리트 주철근의 피복두께와 내화성능의 관계에 대하여 알아봄

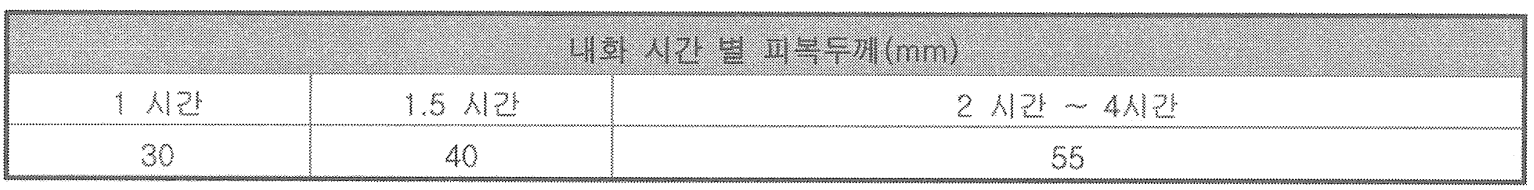

1. 철근콘크리트 부재의 내화성능을 확보하기 위한 부재별 최소 피복두께



1) 벽체, 슬래브, 지붕 (일반콘크리트, 프리스트레스 콘크리트)

2) 보 (일반콘크리트)

3) 보 (프리스트레스 콘크리트)

4) 기둥

* 주의사항

   - 피복두께 : 콘크리트 표면에서 길이방향 철근 표면까지의 치수에 적용됨. (후프, 스터럽, 전단보강근 등에는 적용이되지 않음)

   - 철근콘크리트 구조설계 기준의 최소 피복두께는 기본적으로 준수되어야 함.

   - 내화성능을 확보하기 위해서는 피복두께 외에도 부재의 최소두께 기준을 만족시켜야 함.

   - ACI 216. 1-07에 표기된 수치를 5mm 단위로 올림 적용
