데크 플레이트 (출처 : 건축시공학 / 한솔아카데미)

데크 플레이트 (출처 : 건축시공학 / 한솔아카데미)



1 데크 플레이트

1) 강구조 바닥판 시공방법에는 데크 플레이트를 깔고 철근배근 또는 용접철망을 깐후 콘크리트를 타설하는 법, PC콘크리트 슬래브 판을 까는 법, 거푸집을 대고 콘크리트를 치는 법 등이 있다.

2) 요즈음 데크 플레이트를 이용한 시공법이 보편화됨.

3) 데크 플레이트는 합판 거푸집에 비해 경량이므로 다루기 쉽고 설치가 용이하며 장스팬의 슬래브 시공을 위한 서포트가 필요하지 않아 공기단축과 공사비 절감이 가능함.

4) 또한 시공이 용이하며 깨끗한 공사환경을 유지할 수 있어 안전사고를 줄일 수 있음.

5) 데크 플레이트를 설치할 경우에는 내화피복, 구조적 강성 확보, 배근 방법 등에 대하여 신중하게 검토해야 함.


2. 데크 플레이트 분류


1) 거푸집용 데크 플레이트 (Form Deck Plate)

(1) 데크 플레이트가 굳지 않은 상태의 콘크리트와 철근 및 작업하중을 지지하는거푸집의 역할만을 하며, 콘크리트 경화 후에는 데크 플레이트와 바닥 콘크리트가 합성구조를 이루지 않기 때문에 건물의 모든 하중(고정하중, 활하중)은 콘크리트가 전담함.

2) 구조용 데크 플레이트 (Composite Deck Plate)

데크 플레이트가 구조적 기능을 발휘하도록 설계 제작된 것으로 굳지 않은 상태의 콘크리트와 철근 및 작업하중을 지지하는 거푸집의 역할을 하며, 콘크리트가 경화된 후에는 합성슬래브의 인장보강근 역할을 함.

(1) 철근트러스형 데크 플레이트 : 데크 플레이트와 주근이 일체화되어 제작된 것으로 내화피복이 불필요함.

철근트러스형 데크 플레이트 (Super Deck)

(2) 합성 데크 플레이트 : 데크 플레이트와 콘크리트가 요철(Shear Connector 역할)에 의한 부착력 강화로 일체화돈 구조로, 주근 설치가 불필요하며 트러스형 와이어 메시를 사용함.

합성 데크 플레이트 (Super Deck)

3. 데크 플레이트 시공순서

데크 플레이트 시공순서

4. 데크 플레이트 시공

데크 플레이트 시공

5. 강재 앵커(Shear Connector, 전단연결재)

1) 강재 앵커는 예전에 전단연결재라는 용어로 사용되었으며, 철골보와 콘크리트 바닥판을 일체화시키기 위한 고정 앵커 철물을 말하며 종류에는 스터드 볼트, 하트형 형강, 이형철근 구부리기 등이 있음.

2) 스터트 볼트는 데크 플레이트 이음 사이에 강구조보에 직접 용접하기도 하며, 데크 플레이트를 관통하여 강구조보에 용접하기도 함.

3) 스터드 볼트에 대한 용접은 일종의 자동 아크 용접으로서 스터드 건을 이용함.

4) 스터드 건에 용접될 스터드를 꽂은 후 모재와 약간 사이에 두고 전류를 통하면 스터드가 용접봉과 같은 역할을 하며, 스터드 끝과 모재 사이에서 전기아크가 발생하면서 스터드를 모재에 용접하는 방법임.

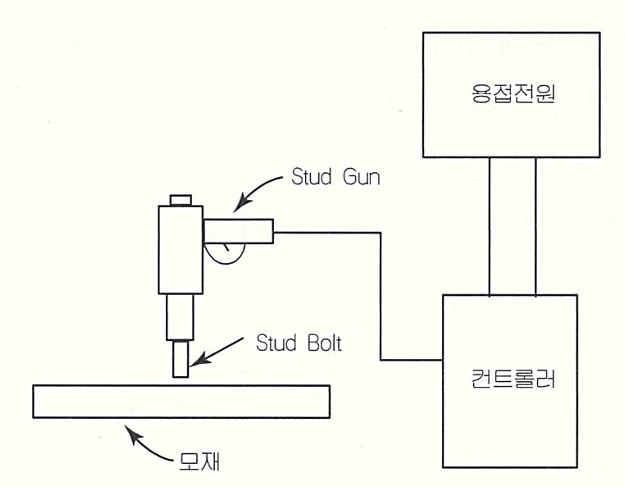

스터드 용접



스터드 용접 순서
